XH-A 系列
海思 HiSilicon基于海思智慧显示 SoC 的主板系列，覆盖入门到旗舰商显方案。

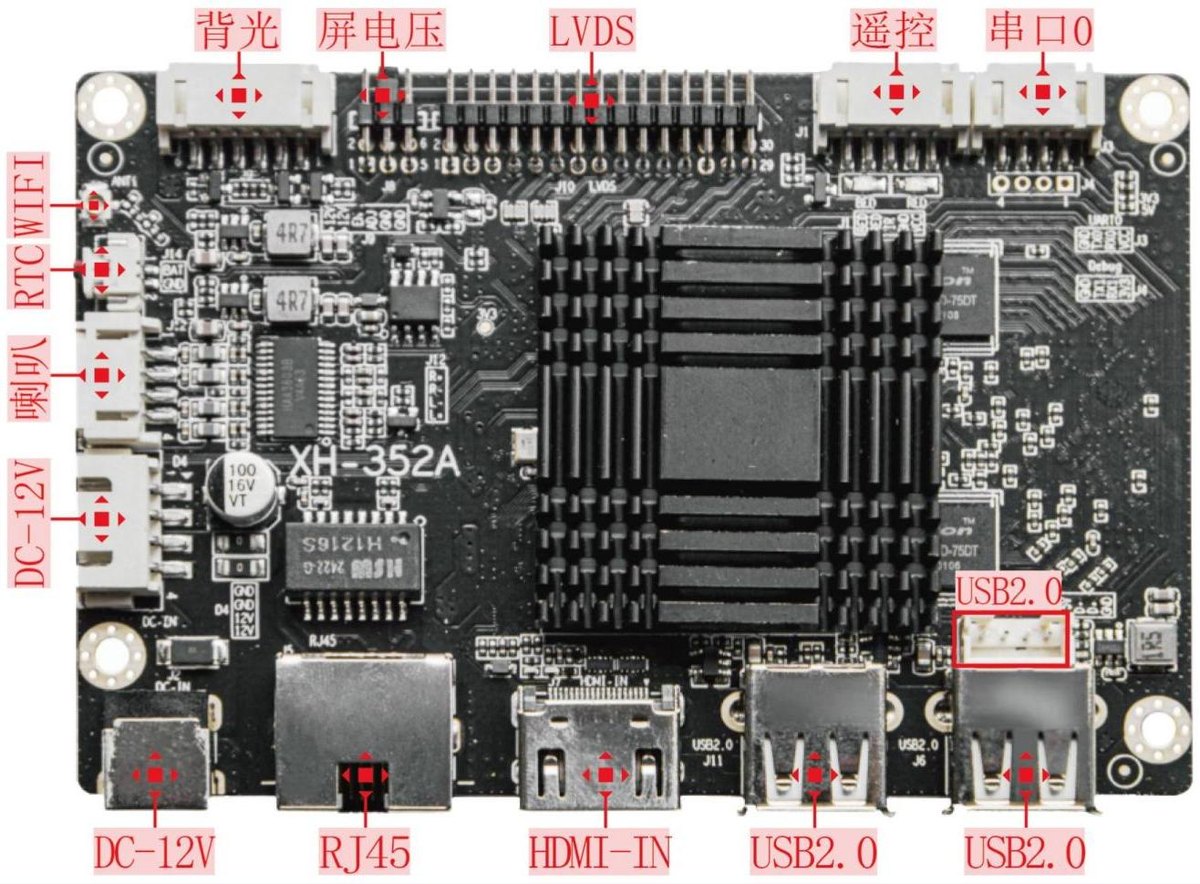

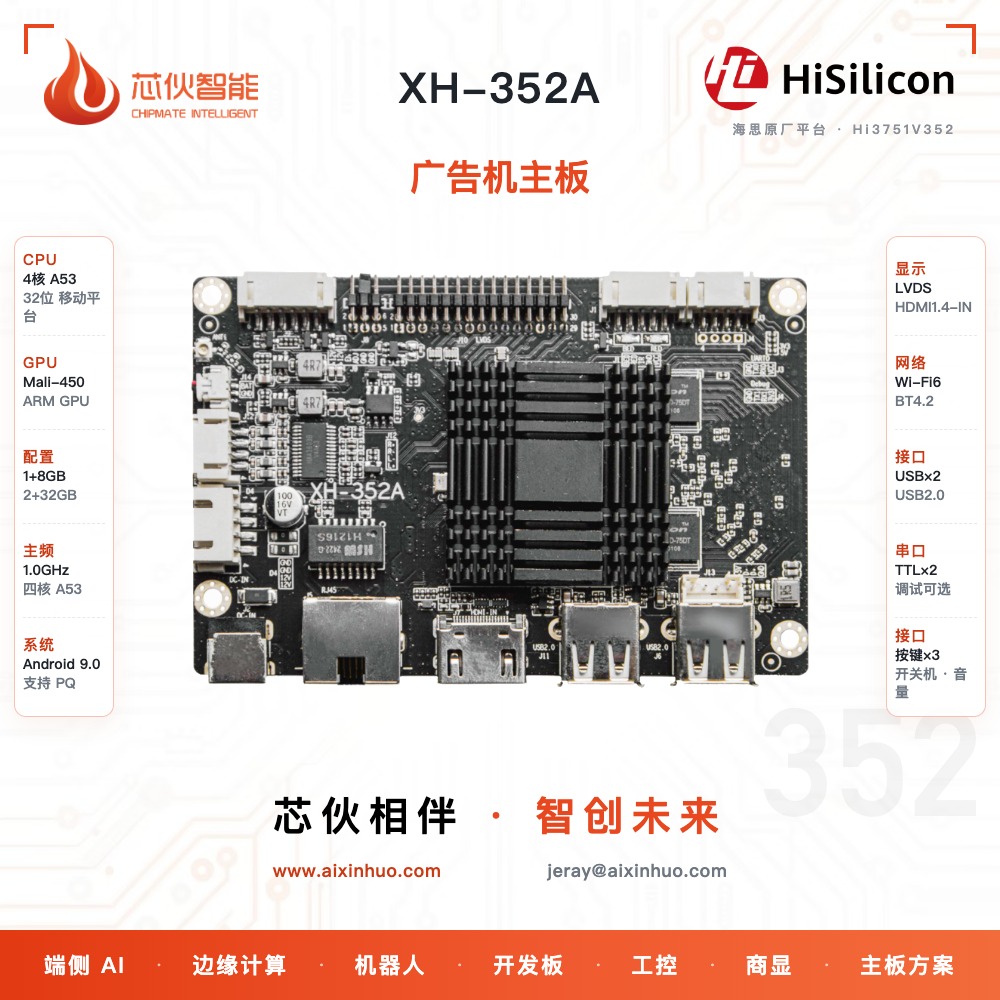

XH-352A
海思 Hi3751V352LVDS 显示主板 · Android 9.0
结构尺寸：105 × 70 × 12 mm
▾参数配置
系统Android 9.0
CPU4核A53 · 1.0GHz
显示LVDS 点屏
网络双频 WiFi6
输入HDMI1.4-IN
画质支持 PQ

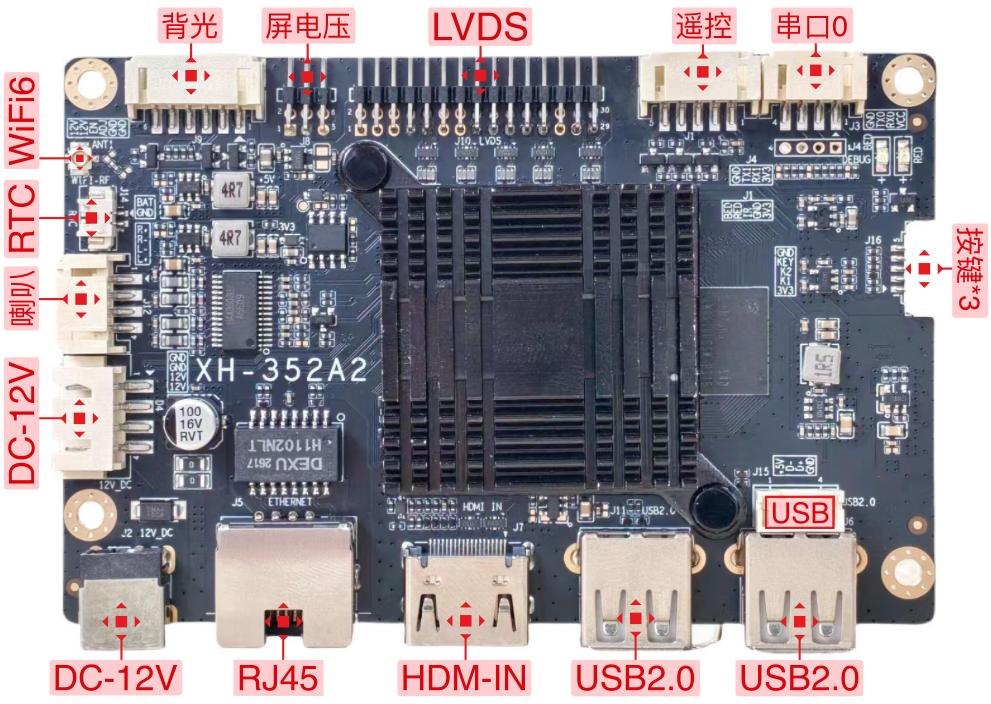

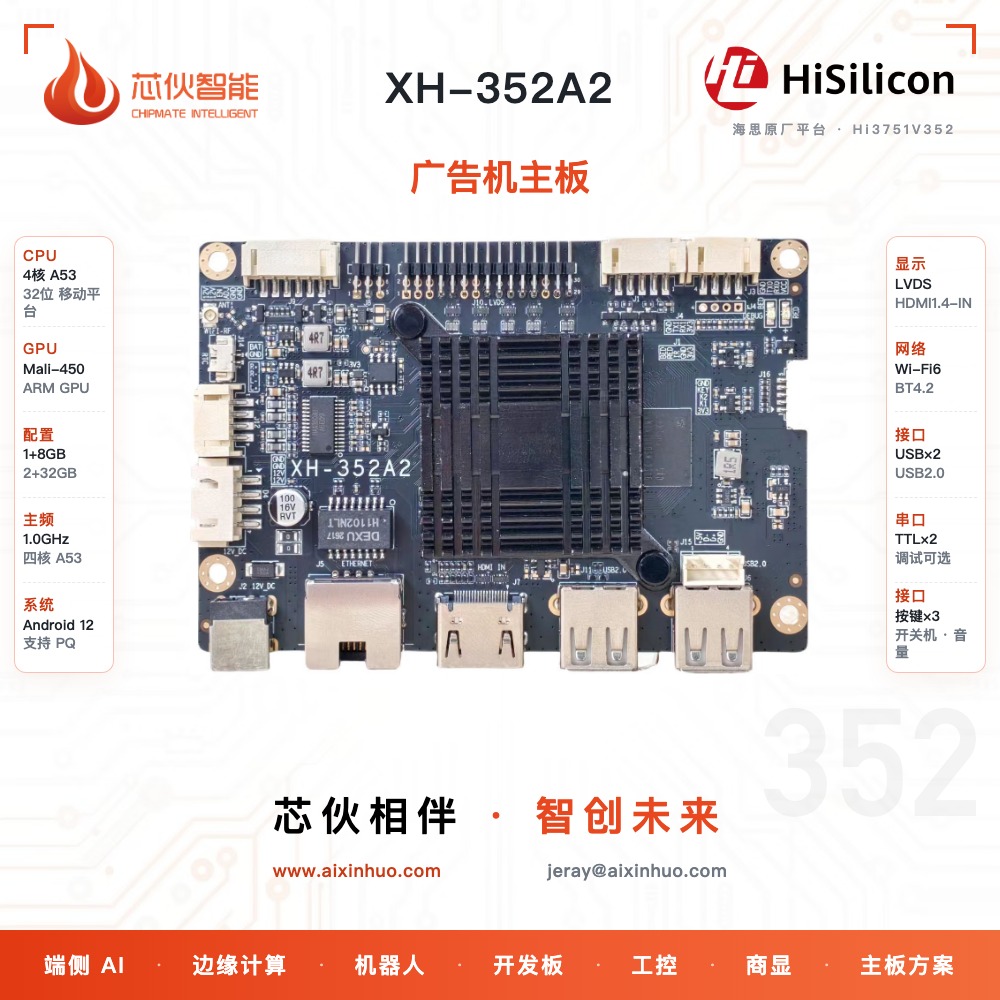

XH-352A2
海思 Hi3751V352智慧显示增强板 · Android 12
结构尺寸：105 × 70 × 12 mm
▾参数配置
系统Android 12
CPU4核A53 · 1.0GHz
显示LVDS 点屏
网络双频 WiFi6
输入HDMI1.4-IN
画质支持 PQ

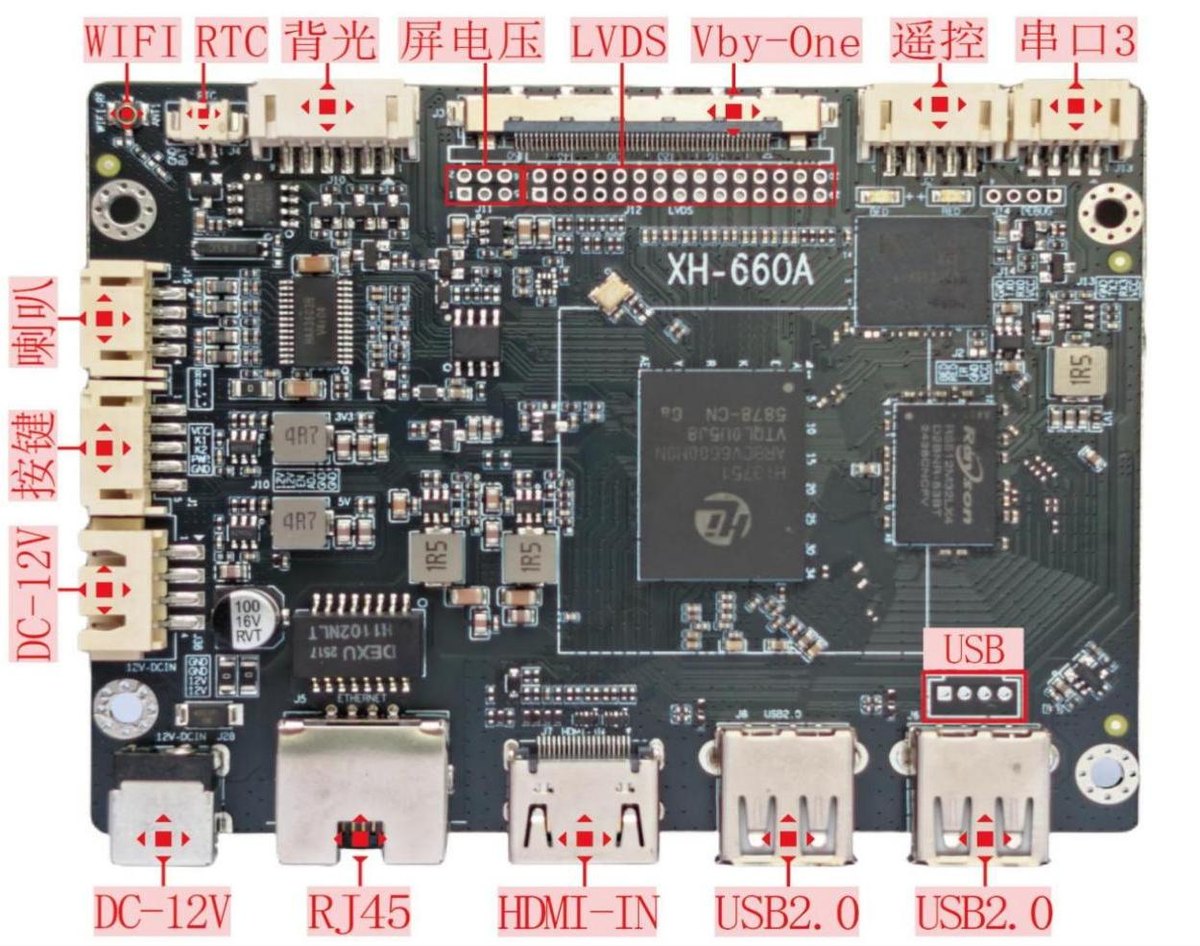

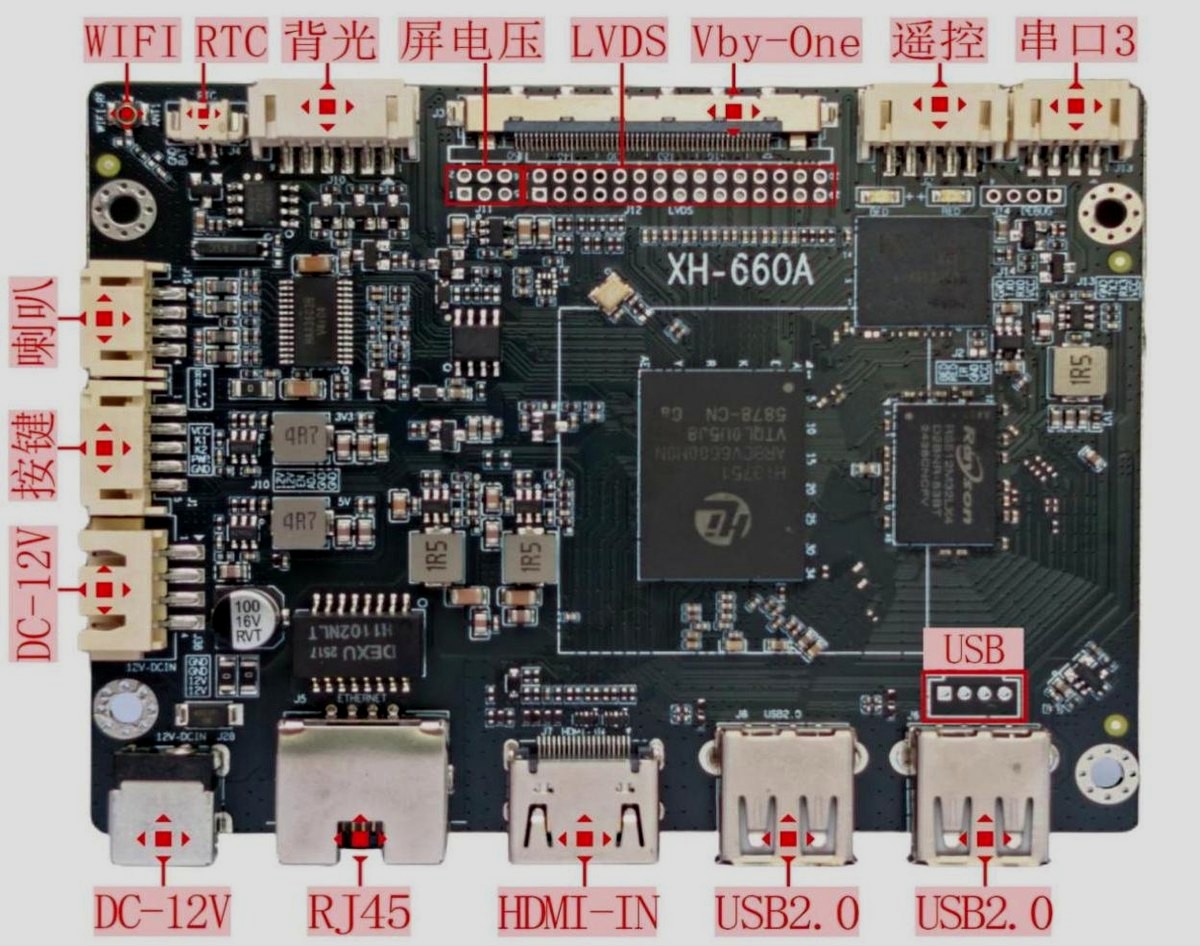

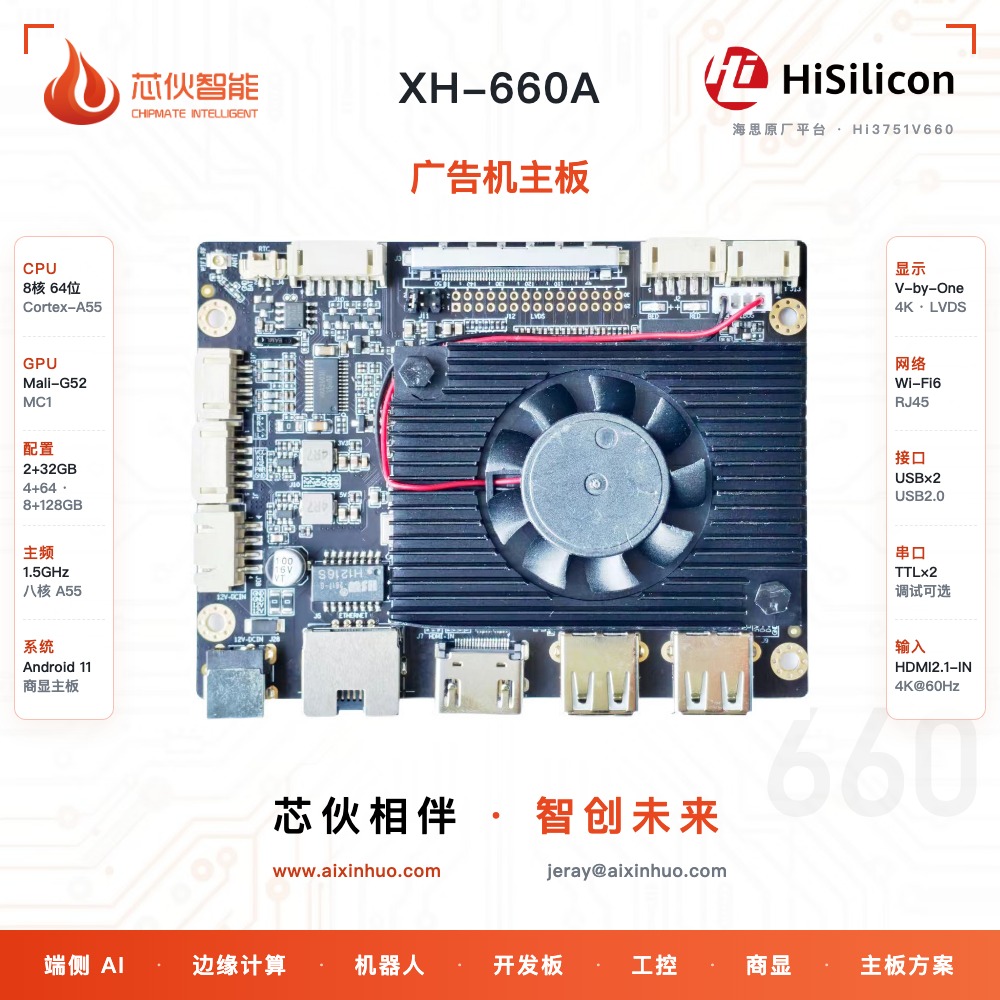

XH-660A
海思 Hi3751V660旗舰商显主板 · 4K V-by-One
结构尺寸：105 × 80 × 12 mm
▾参数配置
系统Android 11
CPU8核A55 · 1.5GHz
显示4K UI · V-by-One 点屏/可选 LVDS
散热风扇散热
输入HDMI2.1-IN
画质支持 PQ
XH-B 系列
全志 / 瑞芯微面向智慧显示与批量终端的精简高效设计，成本与交付周期更优。

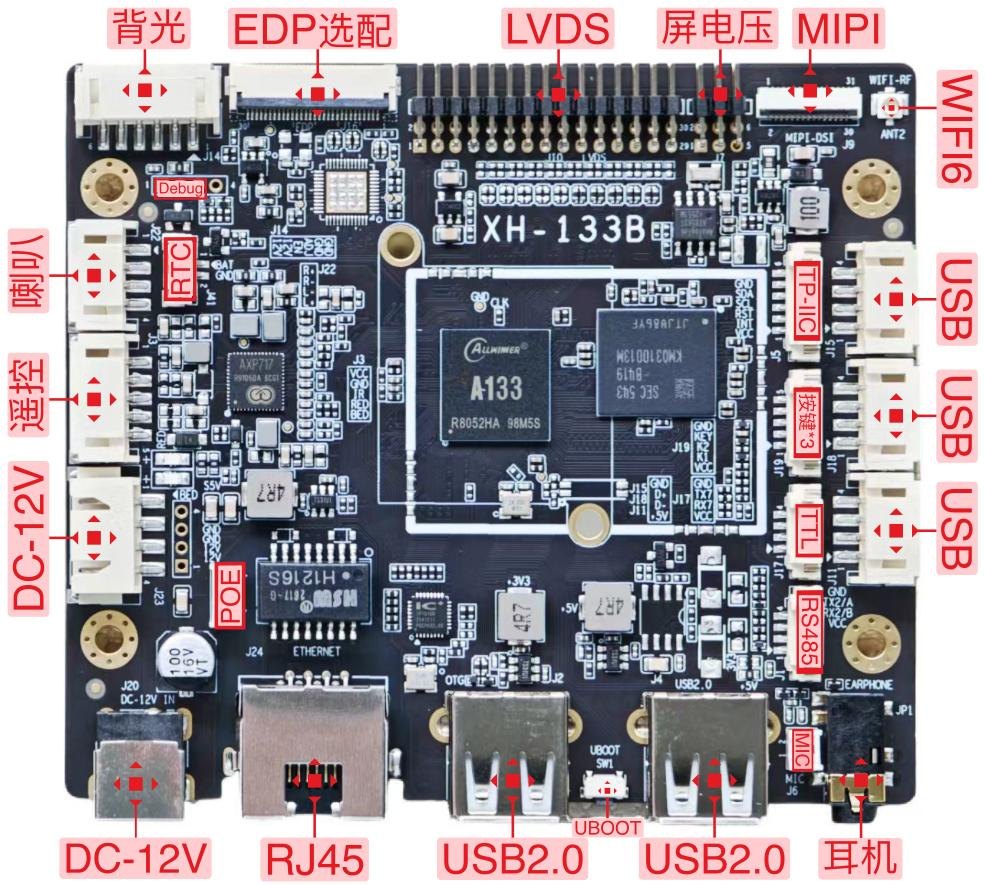

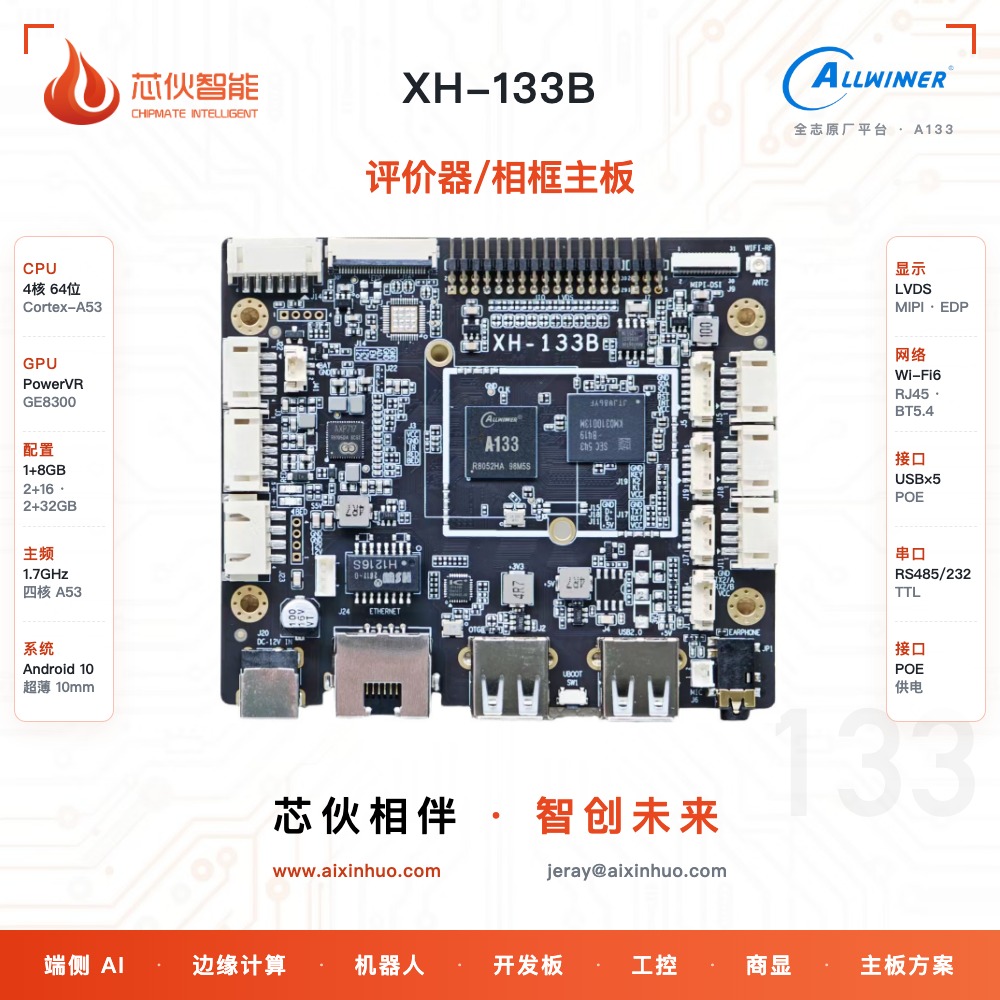

XH-133B
全志 A133性价比首选 · 超薄 10mm
结构尺寸：95 × 81 × 10 mm
▾参数配置
系统Android 10
CPU4核 64位 Cortex-A53
GPUIMG PowerVR GE8300
主频最高 1.7GHz
配置1+8GB / 2+16GB / 2+32GB
点屏LVDS/MIPI/EDP（可选）
网络双频 WiFi6 · BT5.4
网口RJ45 10/100Mbps
接口POE · USB×5 · RS485/232 · TTL

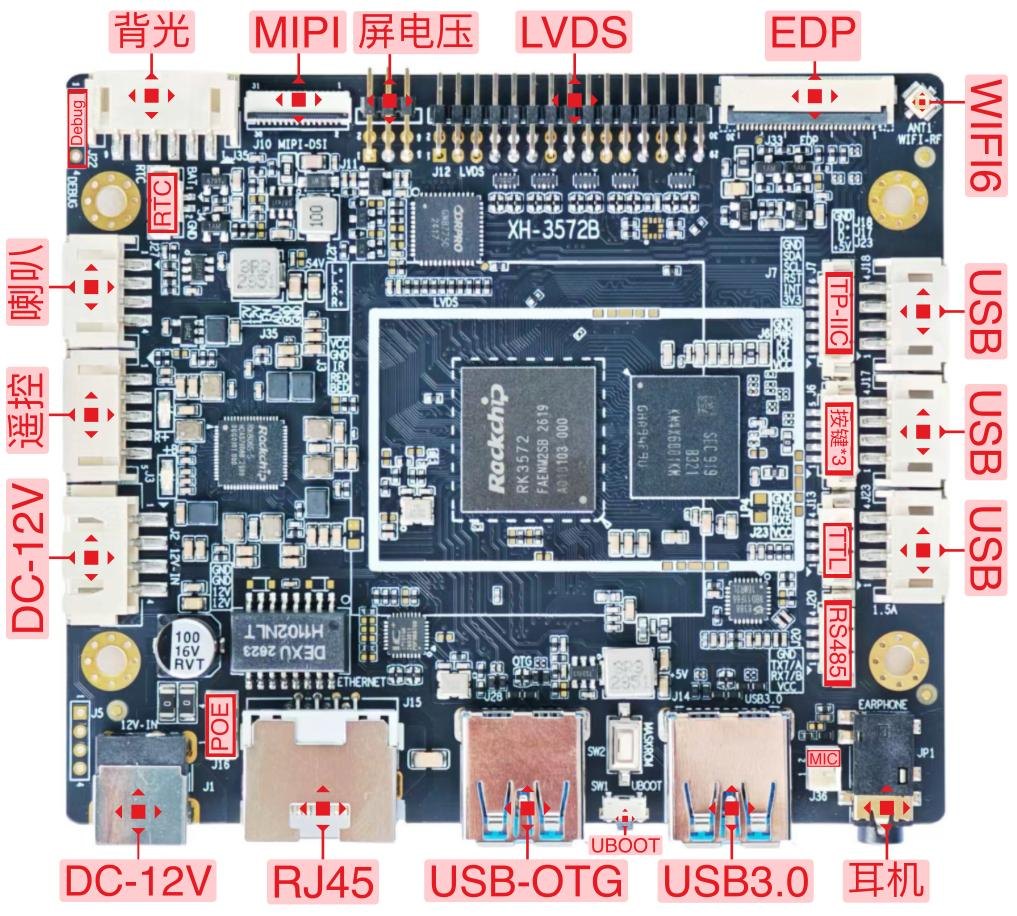

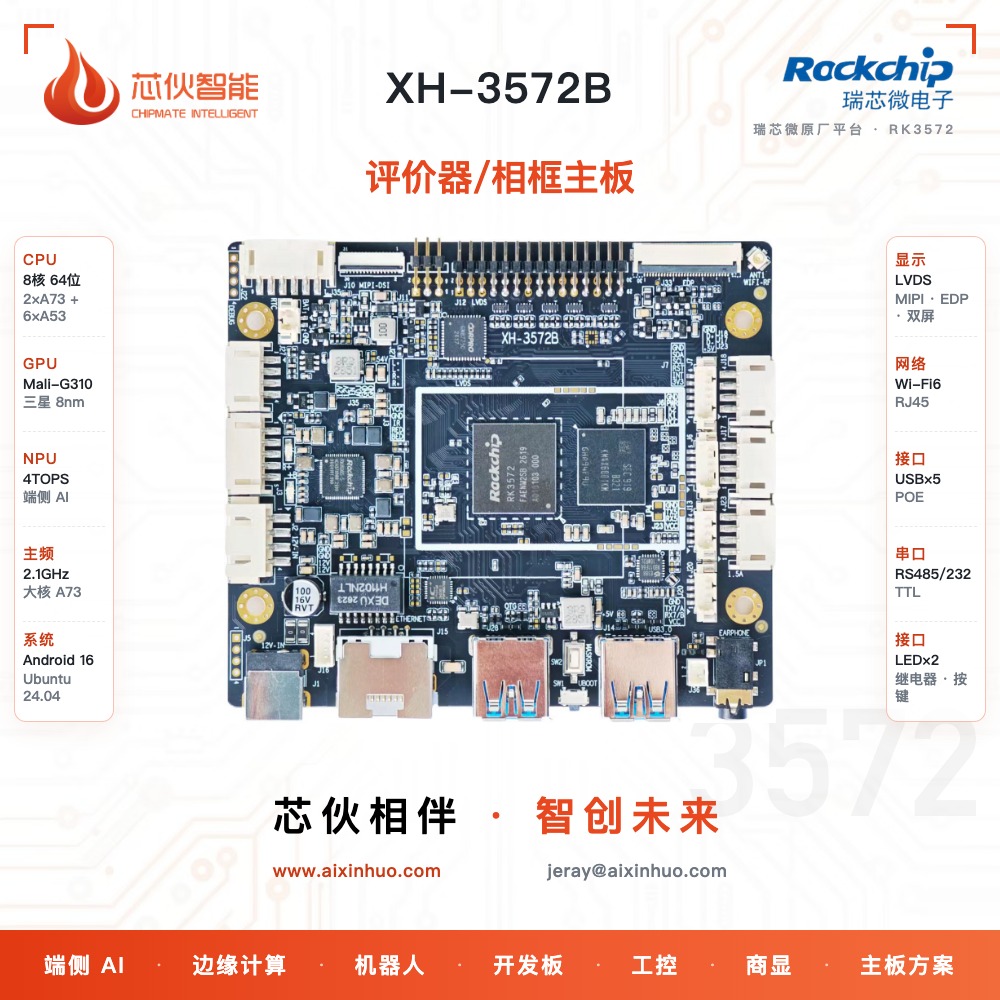

XH-3572B
瑞芯微 RK3572AI 显示板 · 三星 8nm · 双屏异显
结构尺寸：95 × 81 × 10 mm
▾参数配置
系统Android 16 · Ubuntu 24.04
CPU8核 64位 2×A73 + 6×A53
GPUMali-G310V2 MC1
NPU4TOPS
主频2.1GHz
配置2+32GB / 4+32GB / 4+64GB / 8+128GB
点屏LVDS · MIPI · EDP · 双屏异显
网络双频 WiFi6 · BT5.4
网口RJ45 10/100Mbps
接口POE · USB3.0×2 · USB2.0×3 · RS485/232 · TTL
XH-D 系列
瑞芯微 / 全志标准全接口板型，覆盖瑞芯微与全志多档平台，通用项目主力。

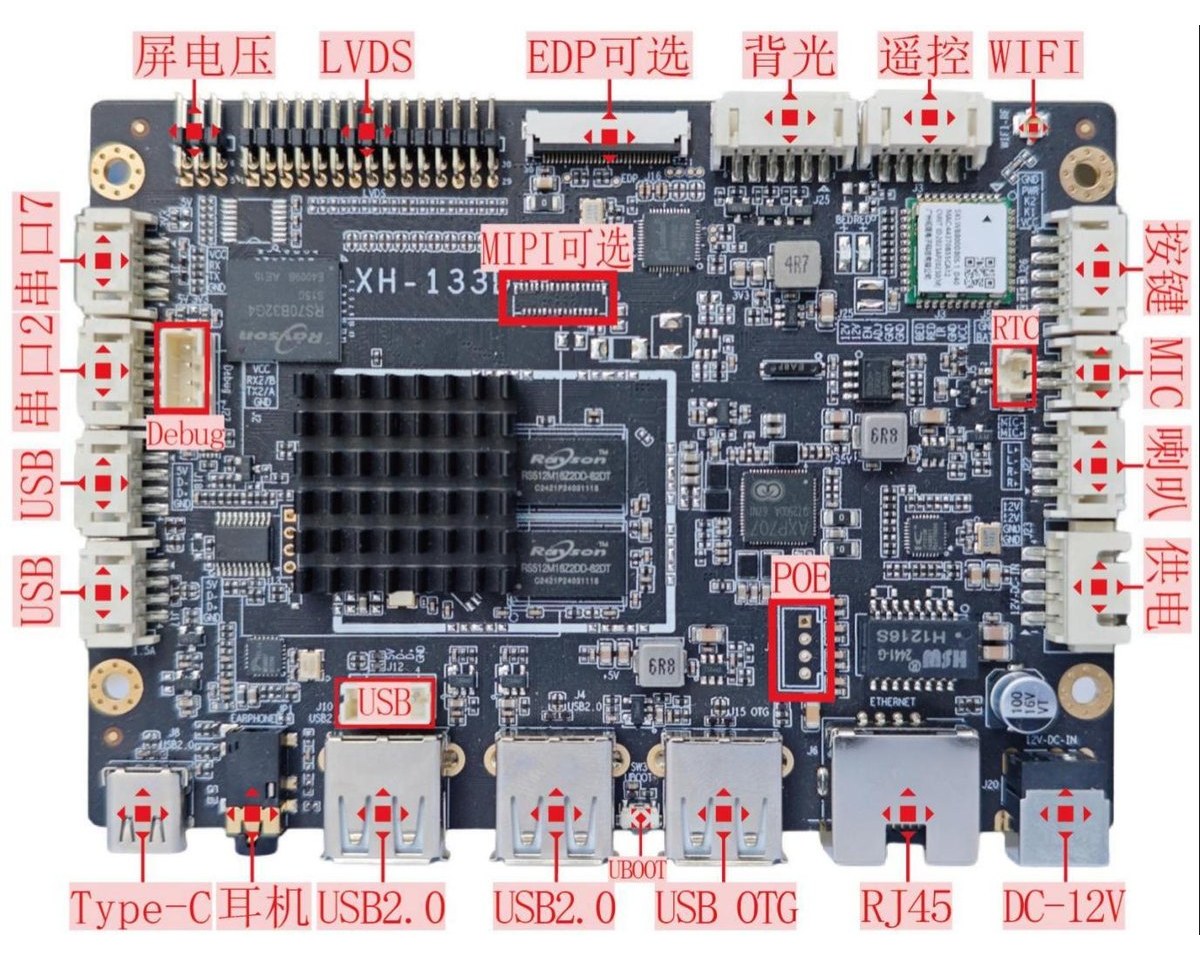

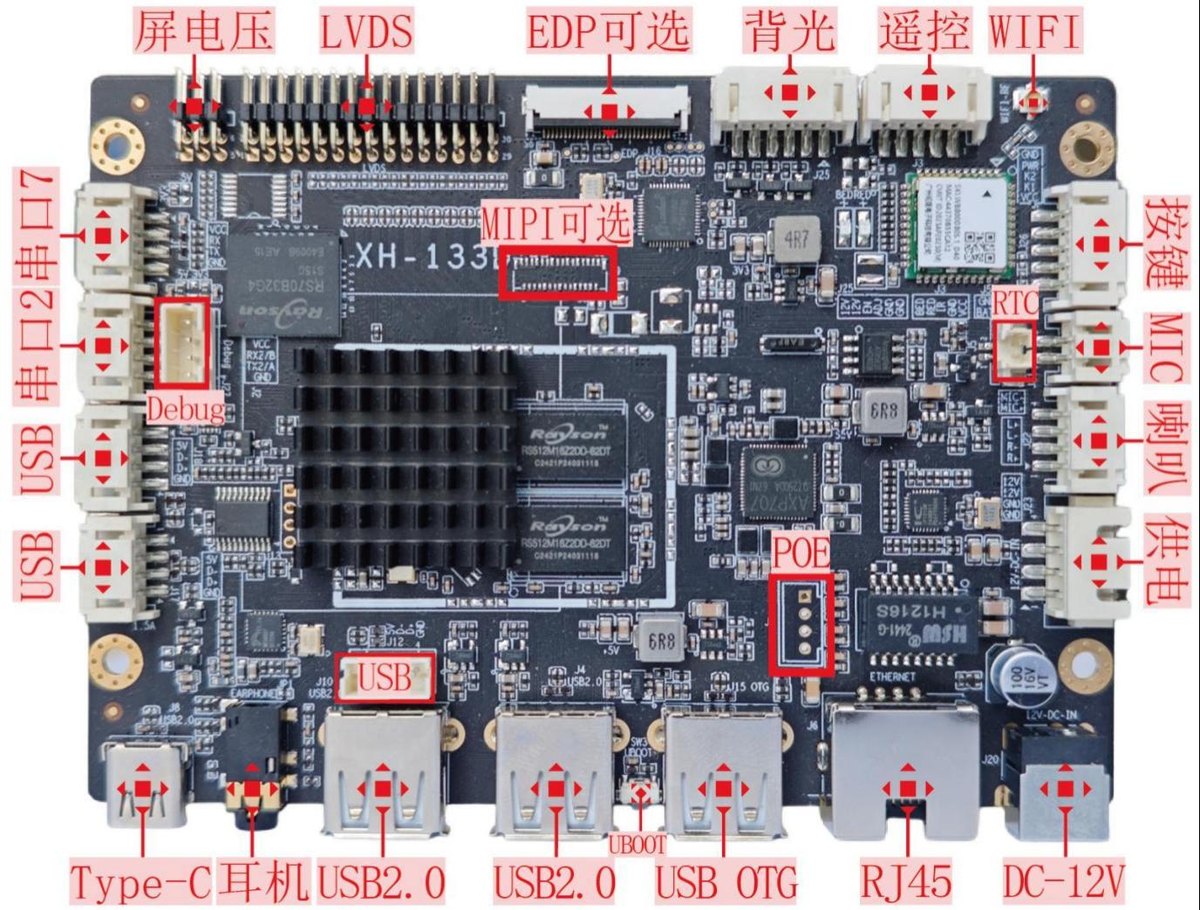

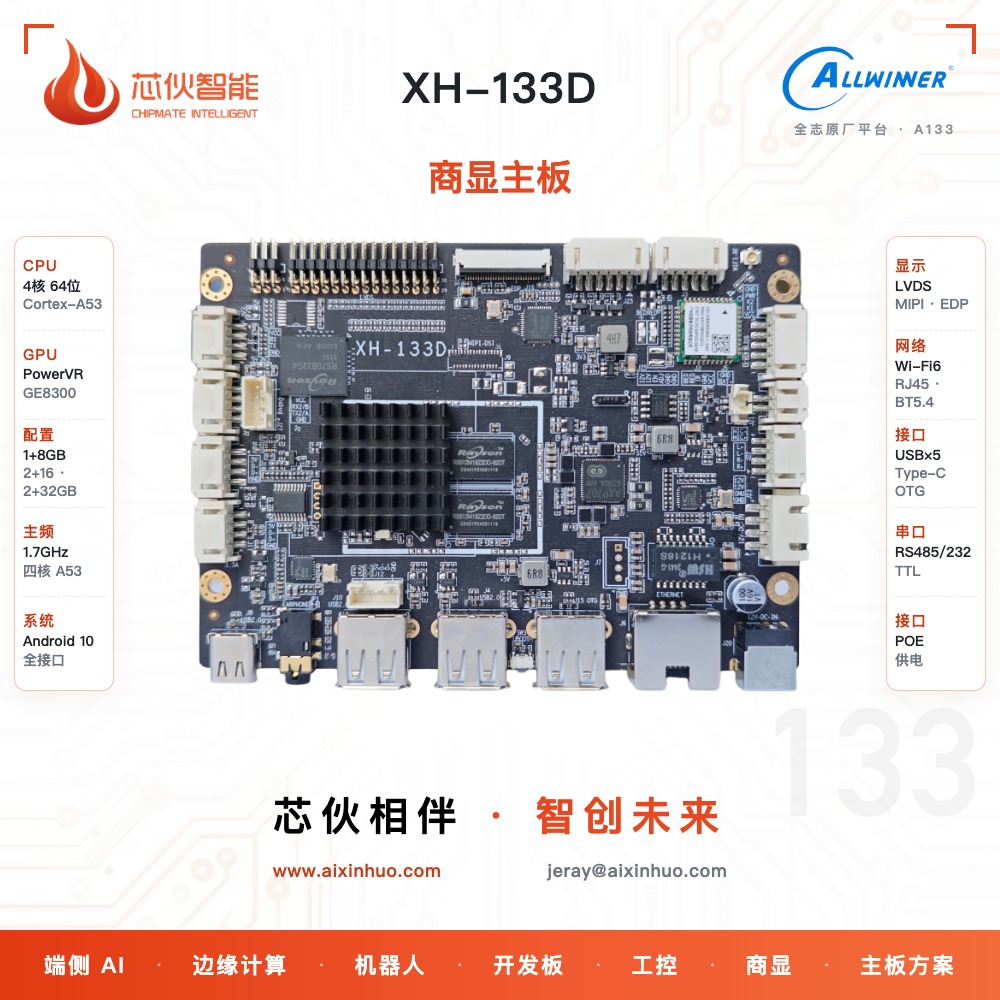

XH-133D
全志 A133全接口显示板 · 高性价比
结构尺寸：120 × 85 × 12 mm
▾参数配置
系统Android 10
CPU4核 64位 Cortex-A53
GPUIMG PowerVR GE8300
主频最高 1.7GHz
配置1+8GB / 2+16GB / 2+32GB
点屏LVDS/MIPI/EDP（可选）
网络双频 WiFi6 · BT5.4
网口RJ45 10/100Mbps
接口Type-C OTG · POE · USB×5
串口RS485/232 · TTL

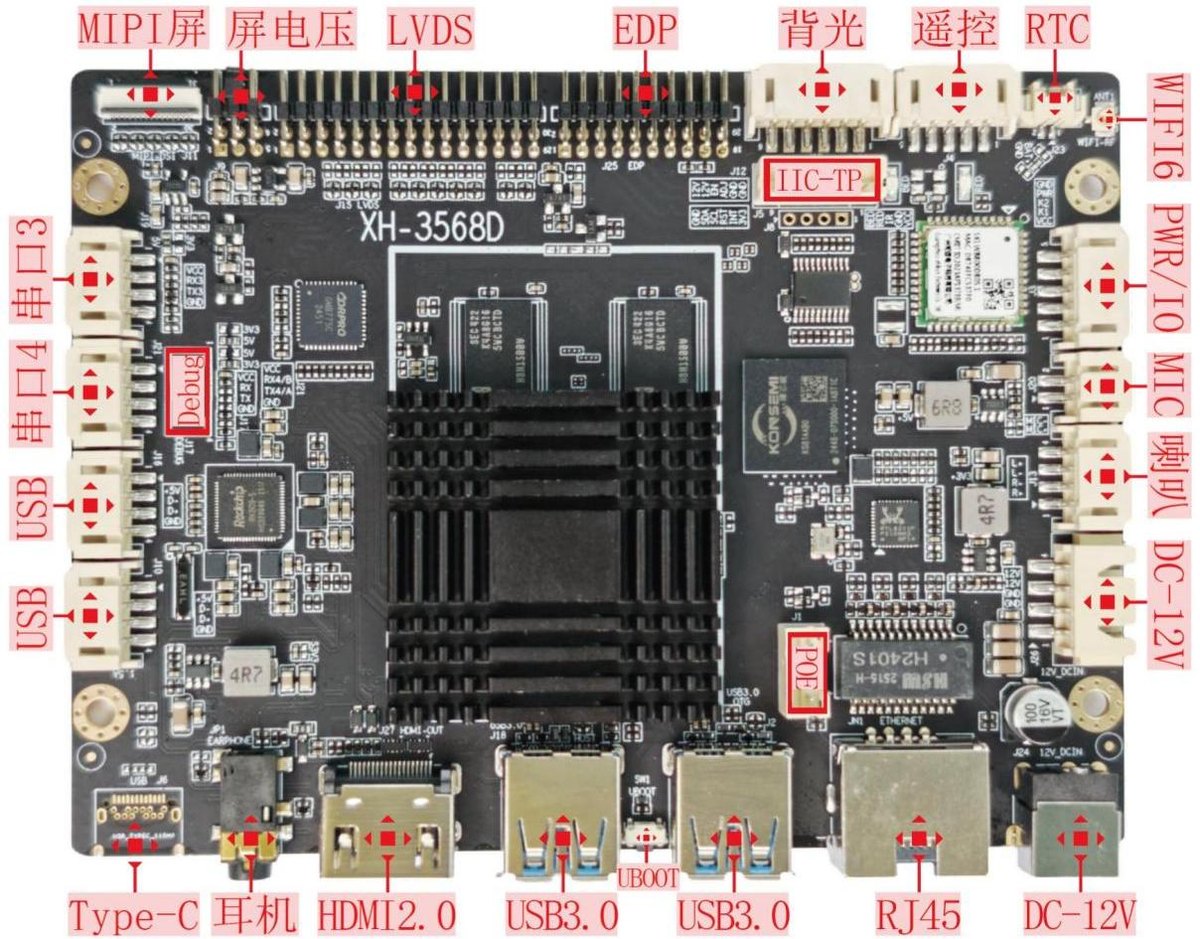

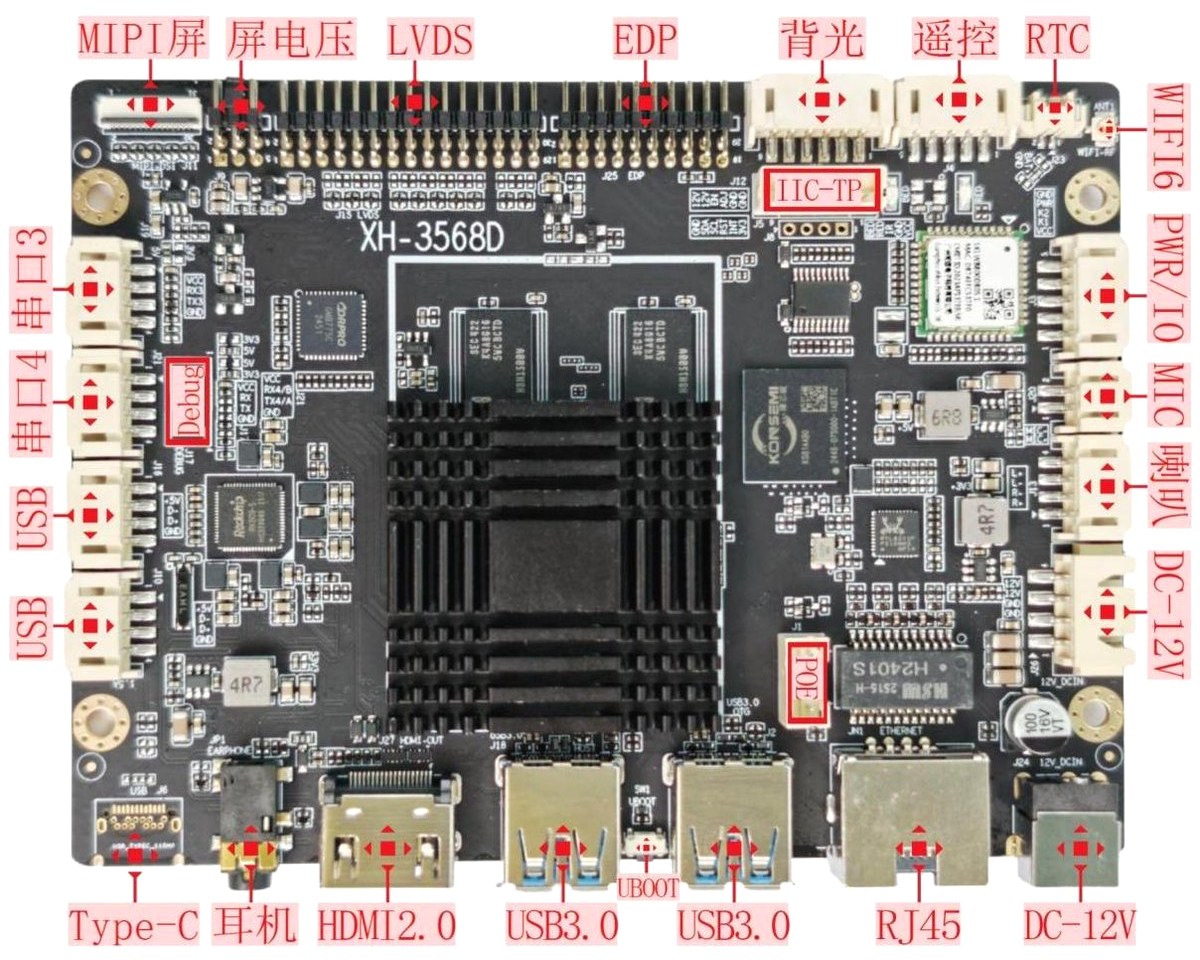

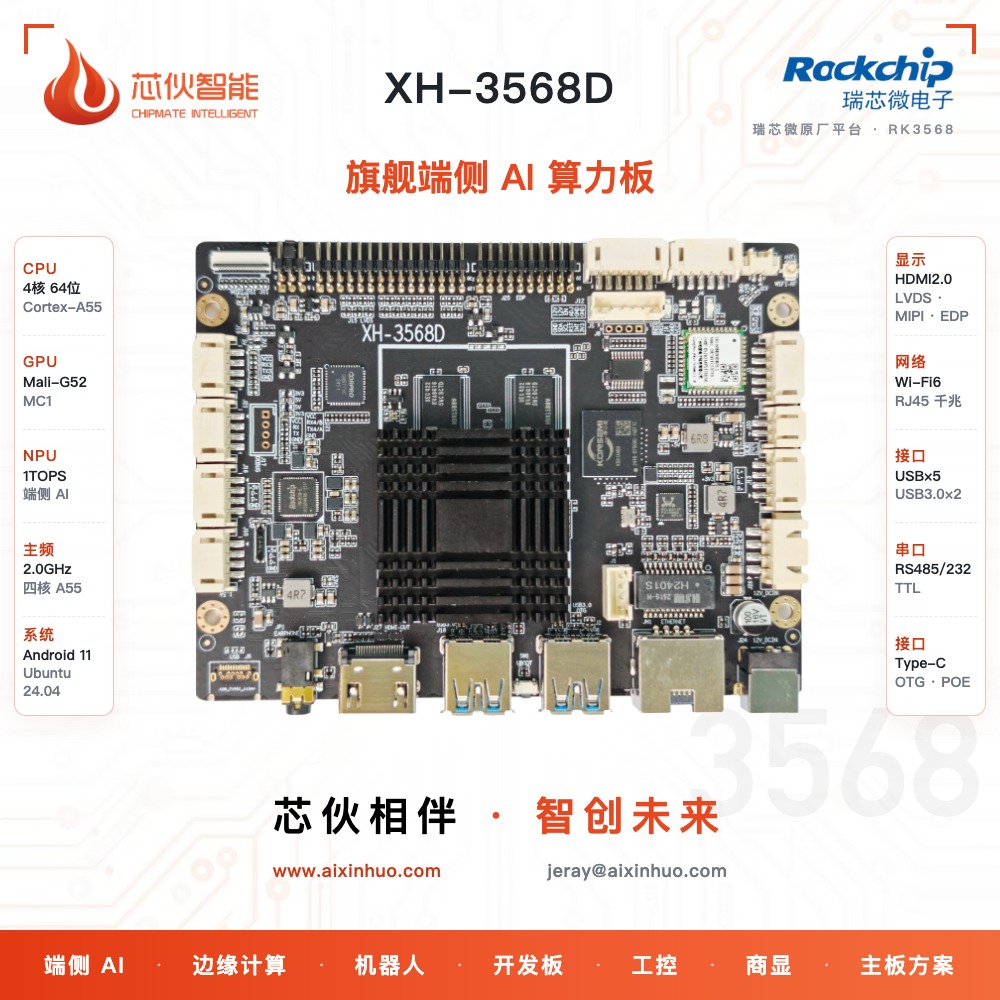

XH-3568D
瑞芯微 RK3568经典工业平台 · 全接口
结构尺寸：120 × 90 × 12 mm
▾参数配置
系统Android 11 · Ubuntu 24.04
CPU4核 64位 Cortex-A55
GPUMali-G52
NPU1TOPS
主频2.0GHz
配置2+32GB / 4+32GB / 4+64GB / 8+128GB
点屏LVDS · MIPI · EDP · 双屏异显
网络双频 WiFi6 · BT5.4
网口RJ45 10/100/1000Mbps
接口HDMI2.0 · Type-C OTG · POE · USB3.0×2 · USB2.0×2
串口RS485/232 · TTL

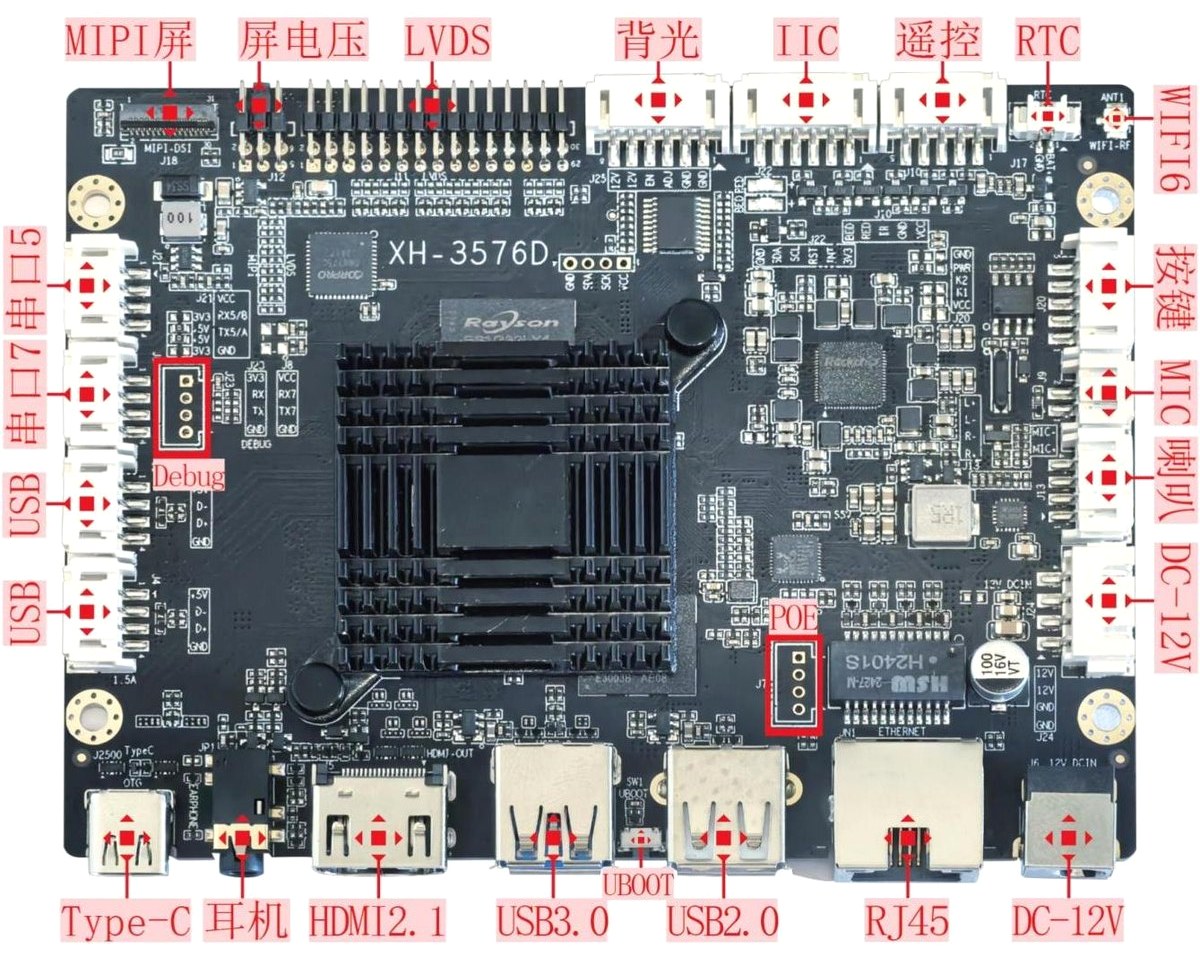

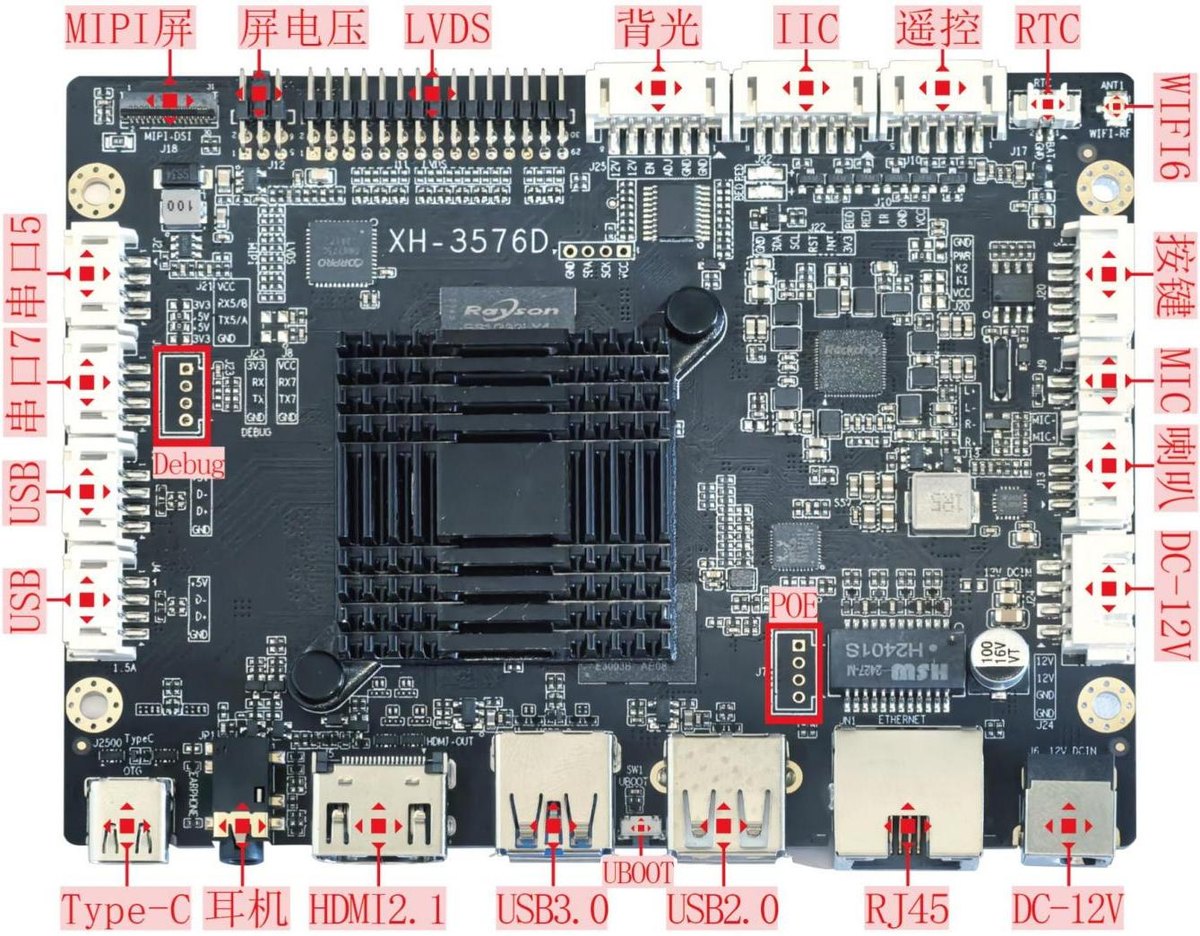

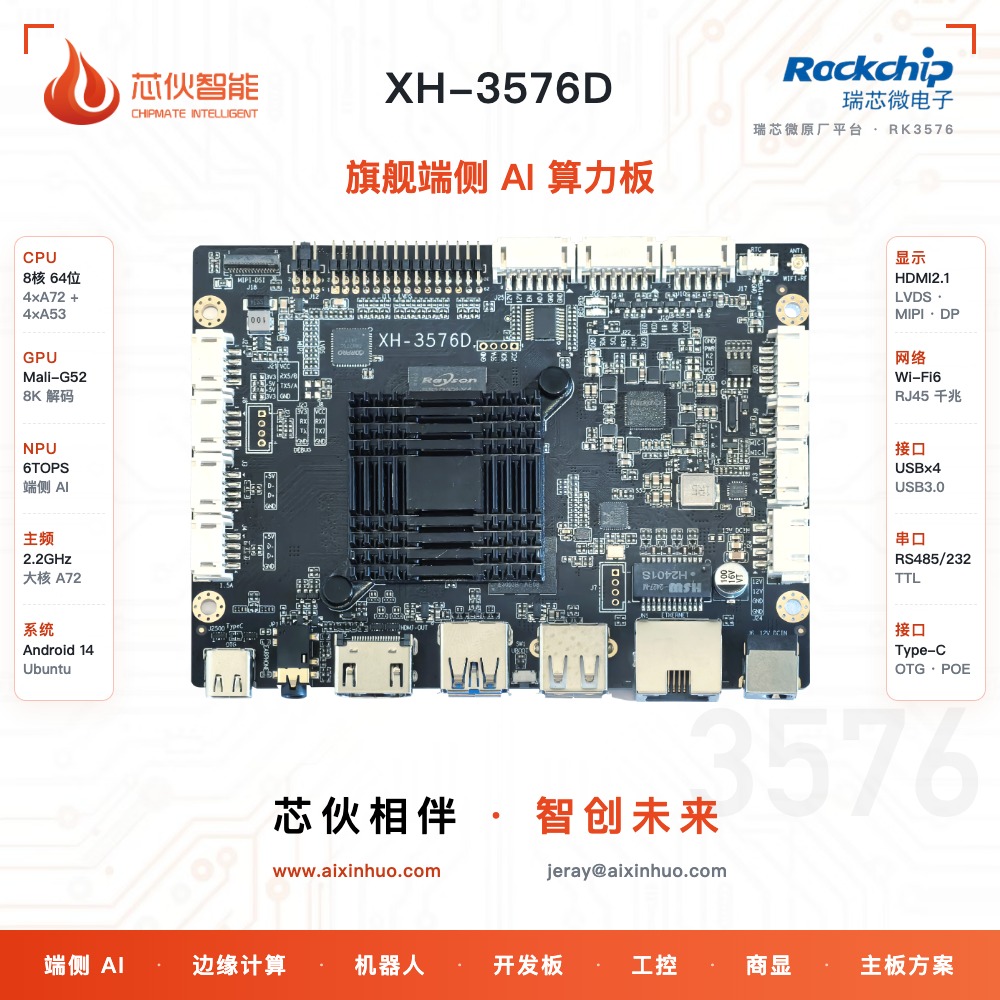

XH-3576D
瑞芯微 RK3576旗舰 AI 平台 · 8K 输出
结构尺寸：120 × 90 × 12 mm
▾参数配置
系统Android 14 · Ubuntu
CPU8核 64位 4×A72 + 4×A53
GPUMali-G52 MC3 · 内嵌高性能2D加速
NPU6TOPS
主频2.2GHz
配置2+32GB / 4+32GB / 4+64GB / 8+128GB
点屏LVDS/MIPI · HDMI · DP · 三屏异显
网络双频 WiFi6 · BT5.4
网口RJ45 10/100/1000Mbps
接口HDMI2.1 · Type-C OTG · POE · USB3.0 · USB2.0×3
串口RS485/232 · TTL

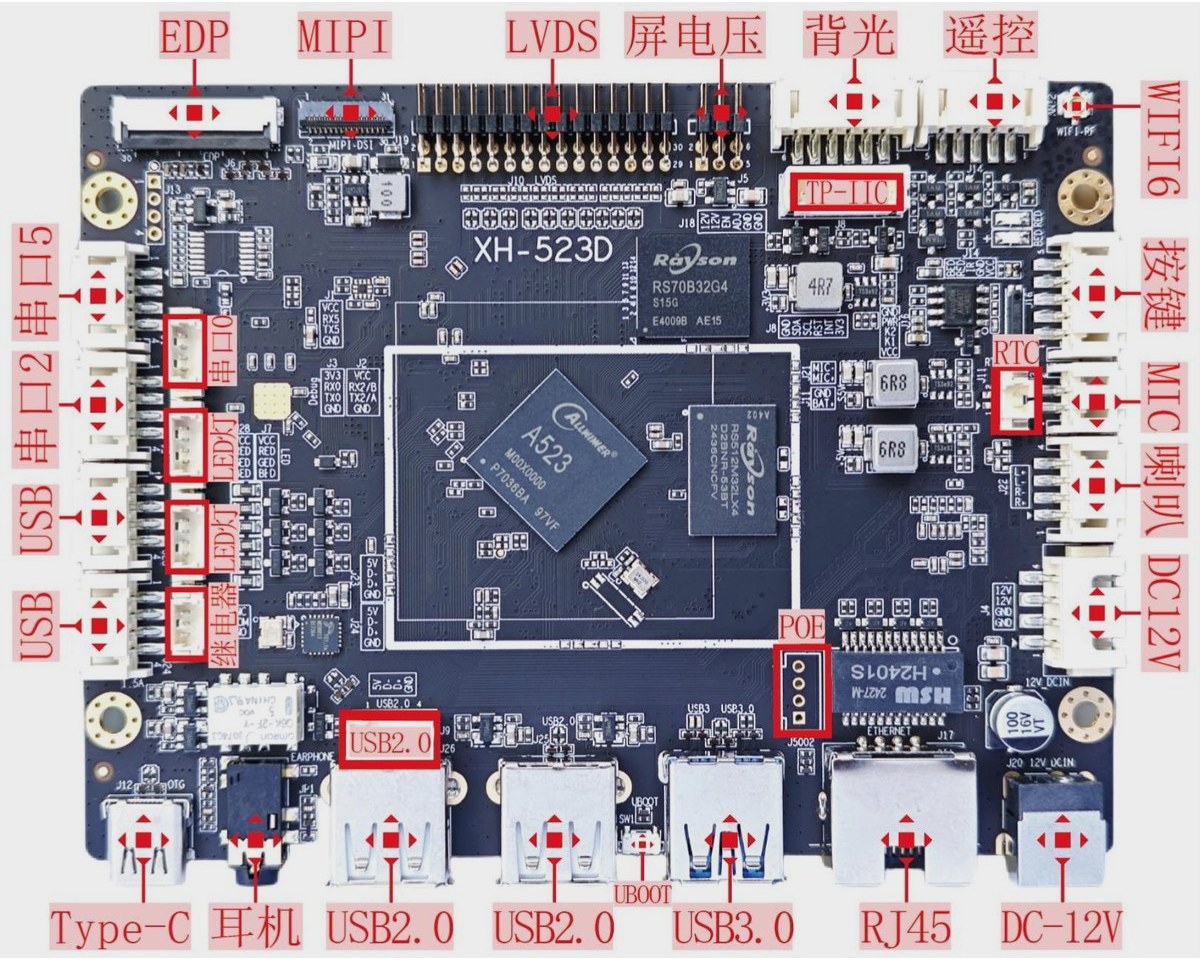

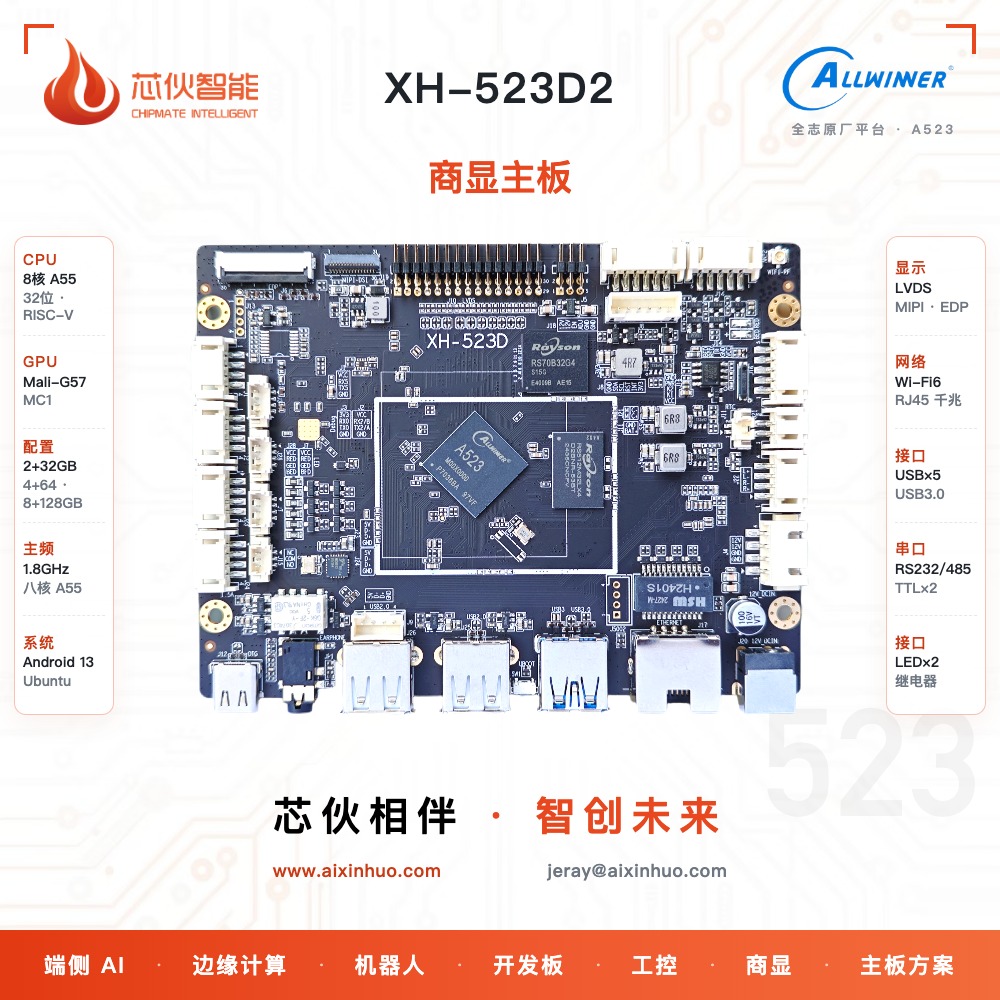

XH-523D
全志 A523全志八核平台 · 多屏显示
结构尺寸：120 × 85 × 12 mm
▾参数配置
系统Android 13 · Ubuntu
CPU8核 32位 Cortex-A55
GPUARM G57 MC01
主频1.8GHz
配置2+32GB / 4+32GB / 4+64GB / 8+128GB
点屏LVDS · MIPI · EDP
网络双频 WiFi6 · BT5.4
网口RJ45 10/100/1000Mbps
接口Type-C OTG · POE · USB×5
扩展串口×4 · LED×2 · 继电器
XH-D2 系列
瑞芯微 / 全志千兆网口与 POE 供电加持，覆盖 RK3568 / RK3576 / A333 / A537 多平台。

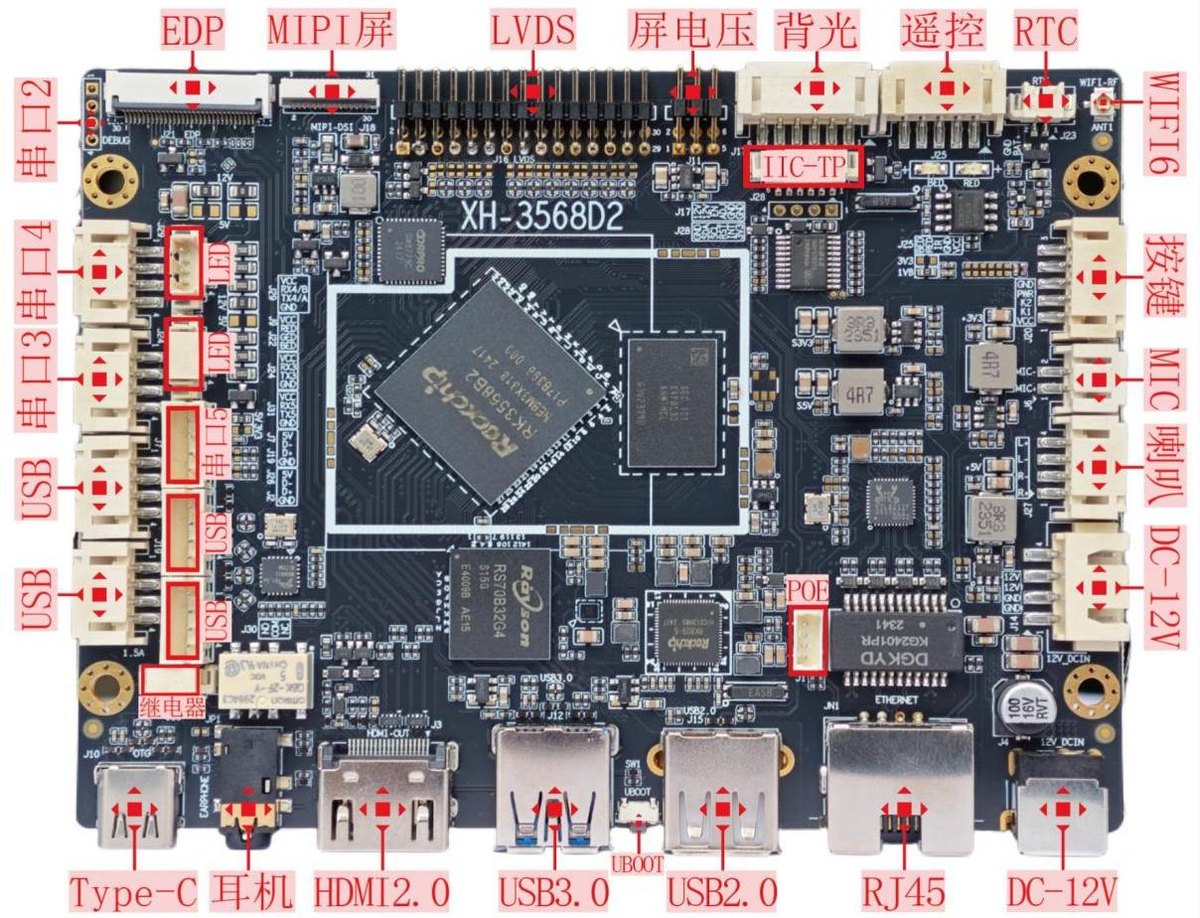

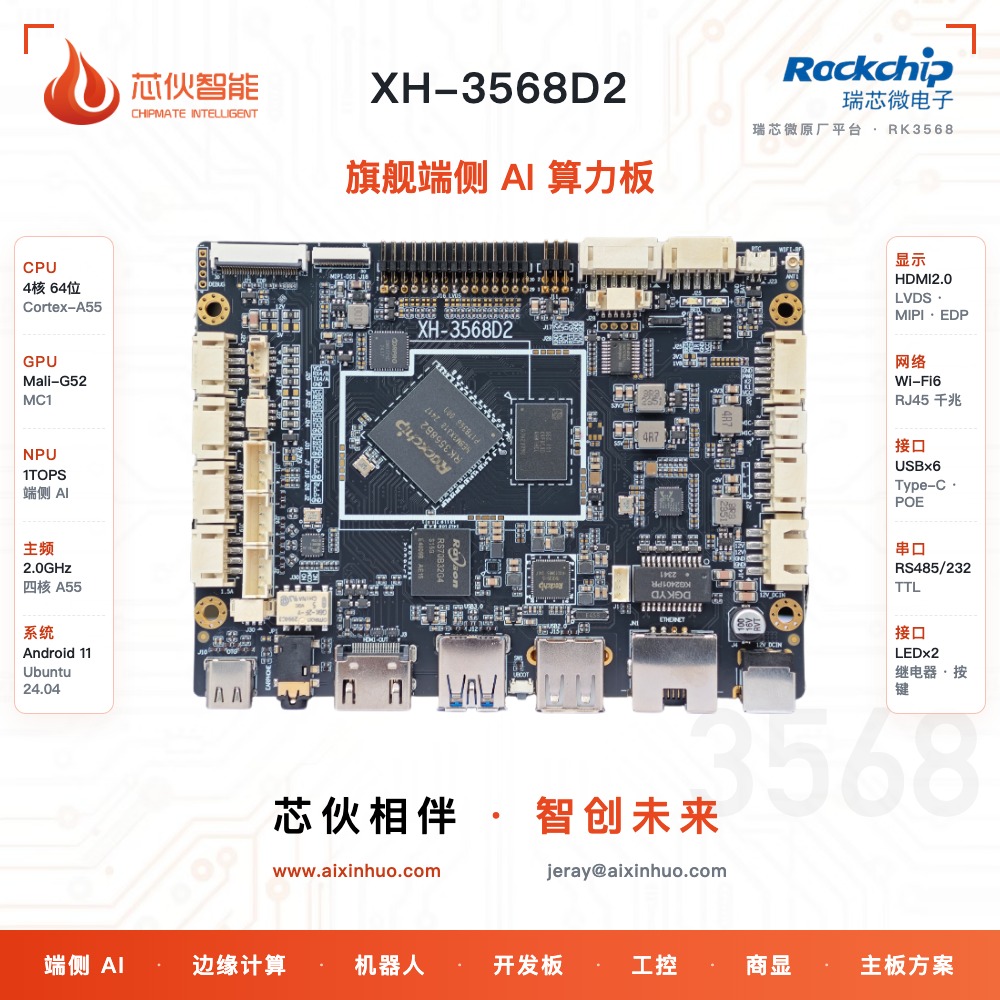

XH-3568D2
瑞芯微 RK3568工业网关主力 · 千兆 POE
结构尺寸：120 × 90 × 12 mm
▾参数配置
系统Android 11 · Ubuntu 24.04
CPU4核 64位 Cortex-A55
GPUMali-G52
NPU1TOPS
主频2.0GHz
配置2+32GB / 4+32GB / 4+64GB / 8+128GB
点屏LVDS · MIPI · EDP · HDMI2.0 · 双屏异显
网络双频 WiFi6 · BT5.4
网口RJ45 10/100/1000Mbps
接口Type-C OTG · POE · USB×6
扩展串口×4 · LED×2 · 继电器 · 耳机 · 按键

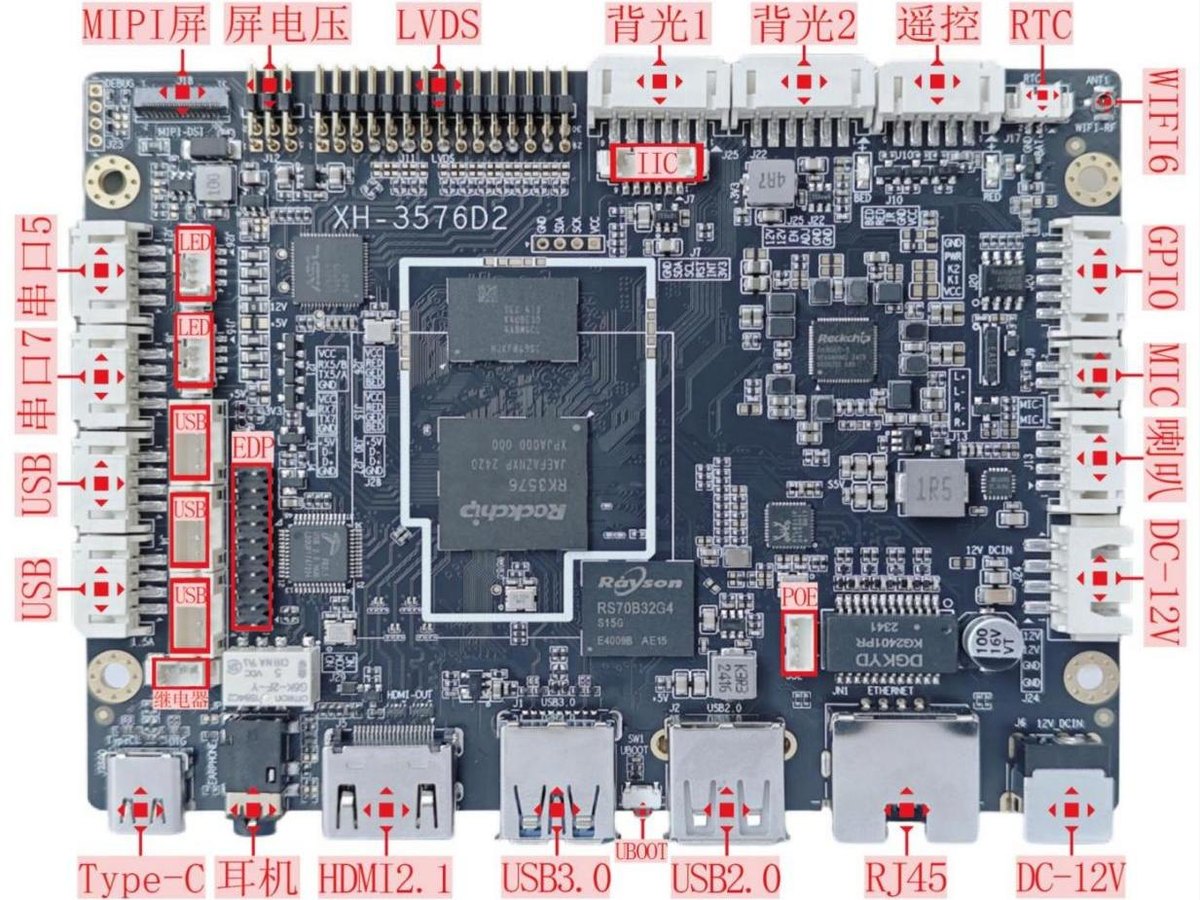

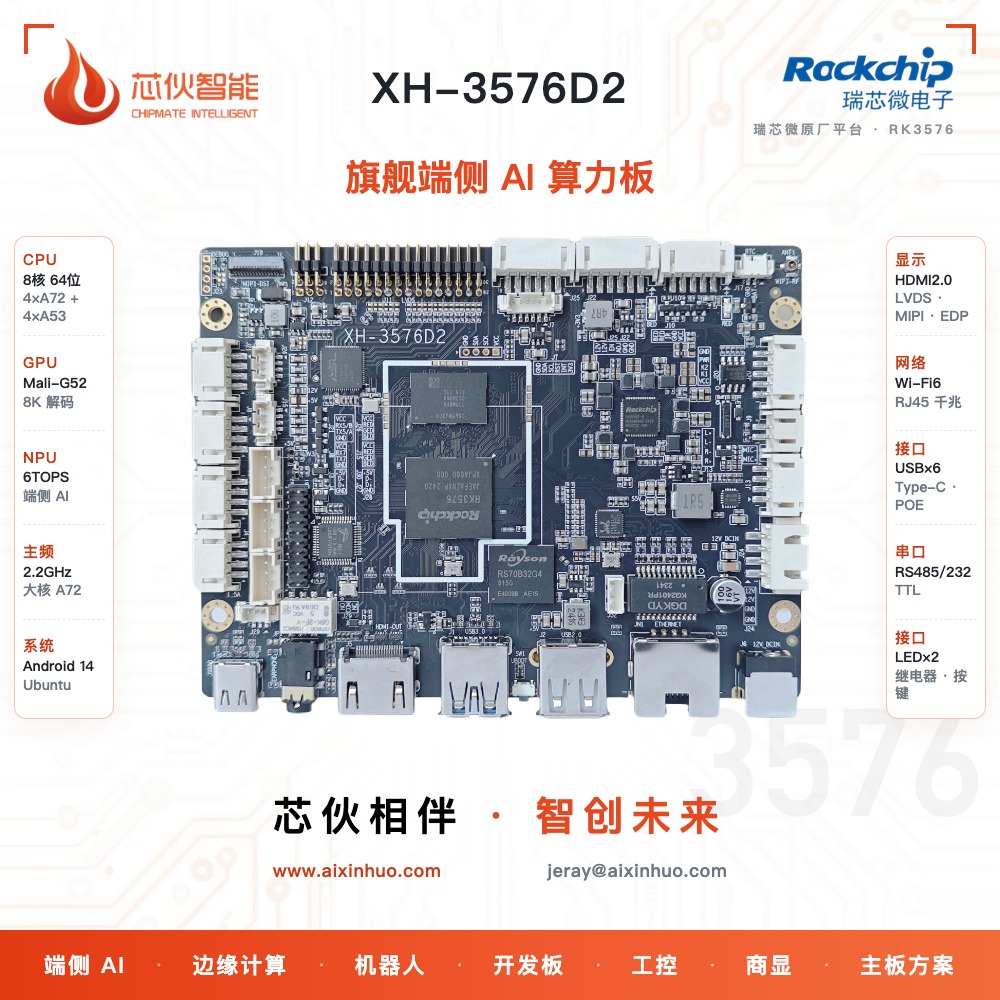

XH-3576D2
瑞芯微 RK3576旗舰平台 · 8K 多屏
结构尺寸：120 × 90 × 12 mm
▾参数配置
系统Android 14 · Ubuntu
CPU8核 64位 4×A72 + 4×A53
GPUMali-G52 MC3 · 内嵌高性能2D加速
NPU6TOPS
主频2.2GHz
配置2+32GB / 4+32GB / 4+64GB / 8+128GB
点屏LVDS · MIPI · EDP · HDMI2.0 · 三屏异显
网络双频 WiFi6 · BT5.4
网口RJ45 10/100/1000Mbps
接口Type-C OTG · POE · USB×6
扩展串口×4 · LED×2 · 继电器 · 耳机 · 按键

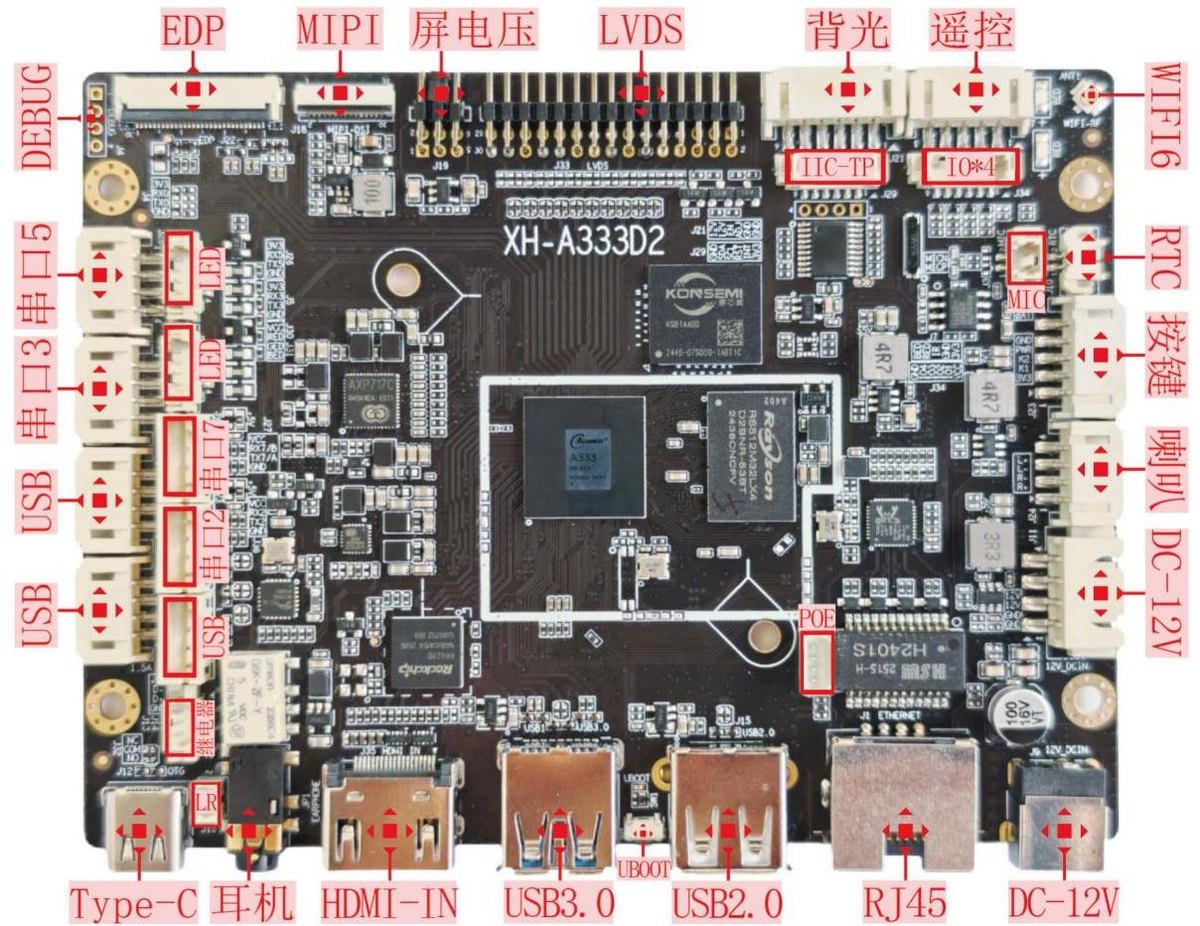

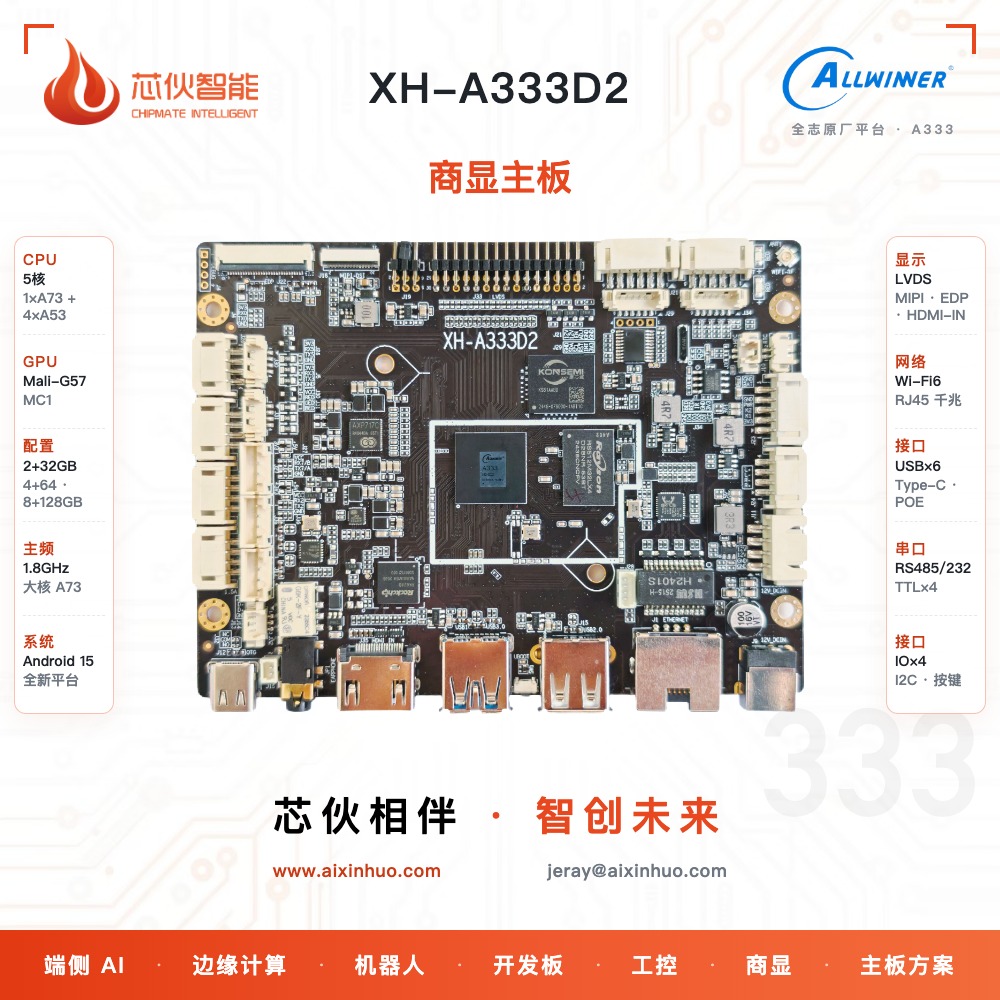

XH-A333D2
全志 A333全志新平台 · Android 15
结构尺寸：120 × 90 × 12 mm
▾参数配置
系统Android 15
CPU5核 1×A73 + 4×A53
GPUArm Mali-G57 MC1
主频1.8GHz
配置2+32GB / 4+32GB / 4+64GB / 8+128GB
点屏LVDS/MIPI · EDP · HDMI-IN · 双屏异显
网络双频 WiFi6 · BT5.4
网口RJ45 10/100/1000Mbps
接口Type-C · POE · USB×6
扩展串口×4 · LED×2 · 继电器 · 耳机 · 按键 · IIC · IO×4

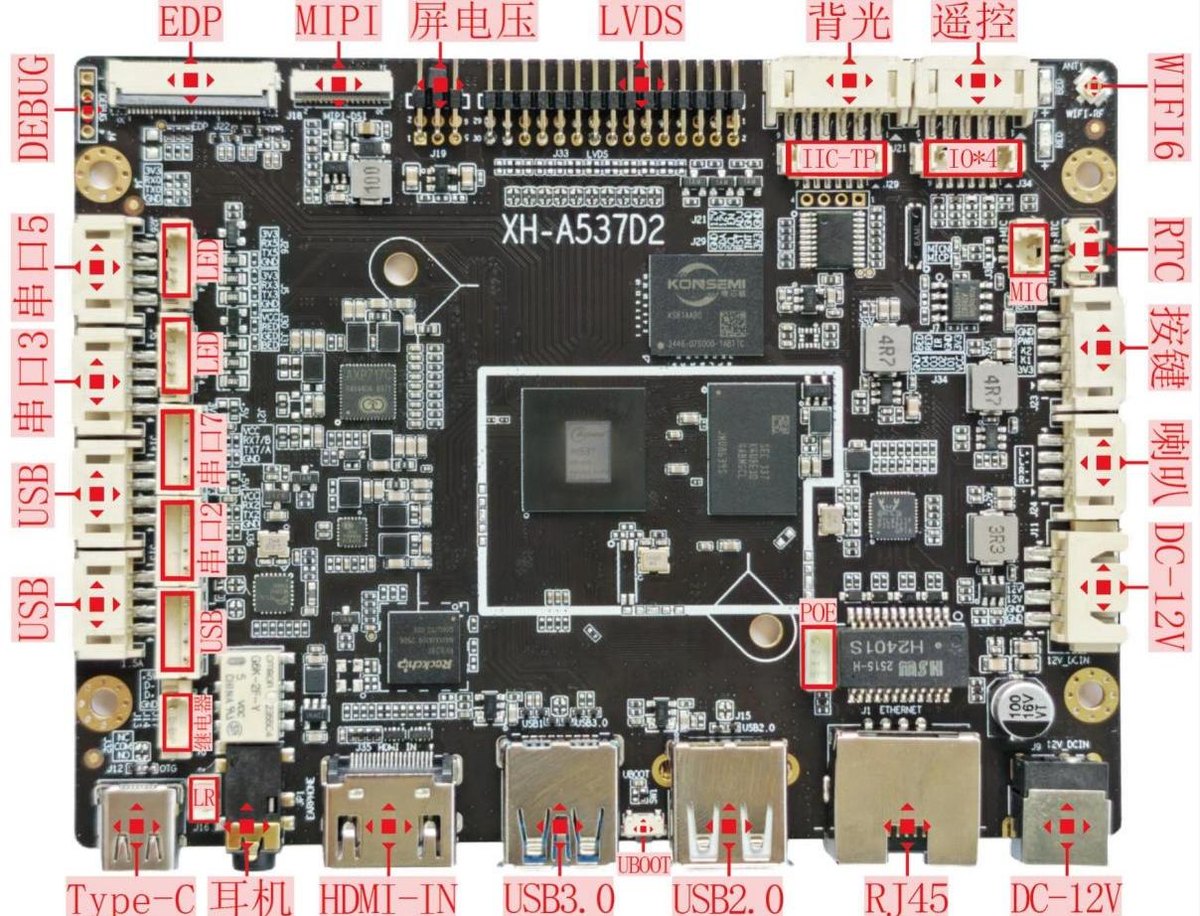

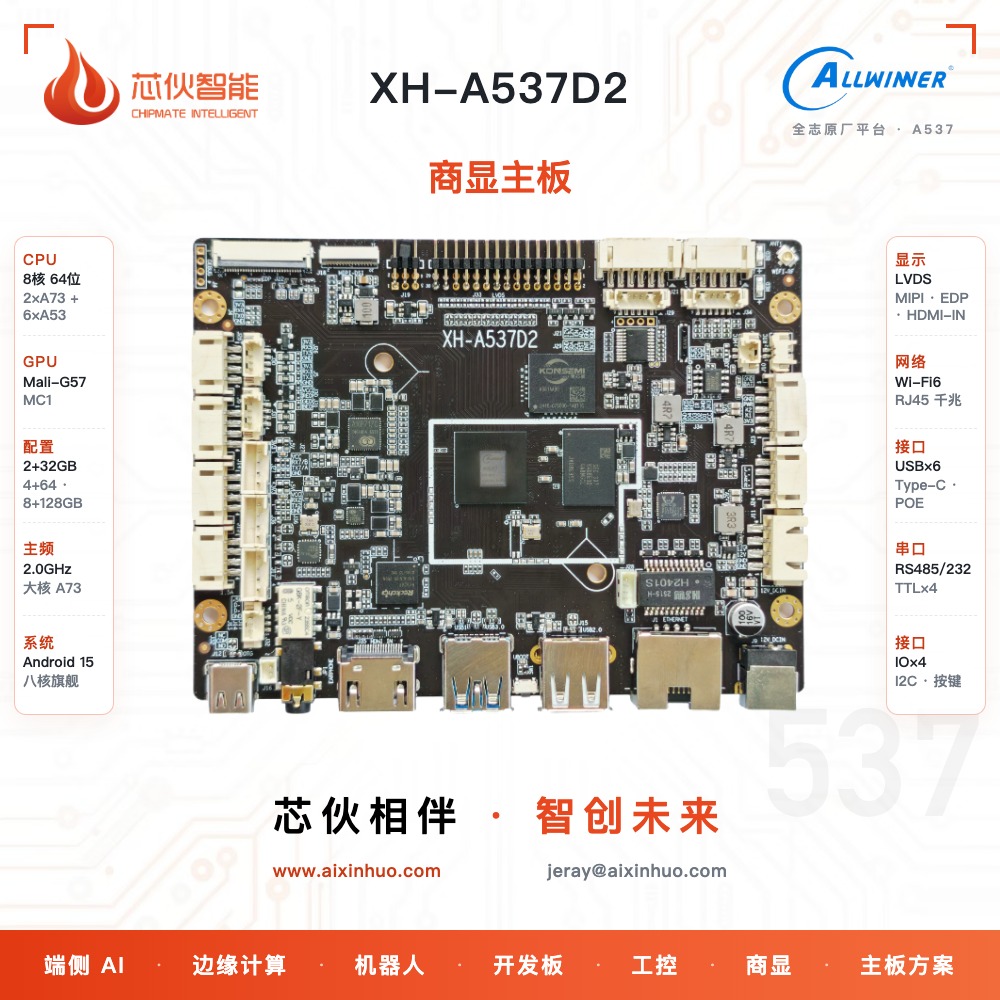

XH-A537D2
全志 A537全志八核 · Android 15
结构尺寸：120 × 90 × 12 mm
▾参数配置
系统Android 15
CPU8核 2×A73 + 6×A53
GPUMali-G57 MC1
主频2.0GHz
配置2+32GB / 4+32GB / 4+64GB / 8+128GB
点屏LVDS/MIPI · EDP · HDMI-IN · 双屏异显
网络双频 WiFi6 · BT5.4
网口RJ45 10/100/1000Mbps
接口Type-C · POE · USB×6
扩展串口×4 · LED×2 · 继电器 · 耳机 · 按键 · IIC · IO×4
XH-D3 系列 · 工业增强
瑞芯微全接口工业级设计：双 RS232、RS485、TTL、继电器、POE 供电一应俱全，宽温长供，面向工控网关、边缘 AI 与无人值守场景。

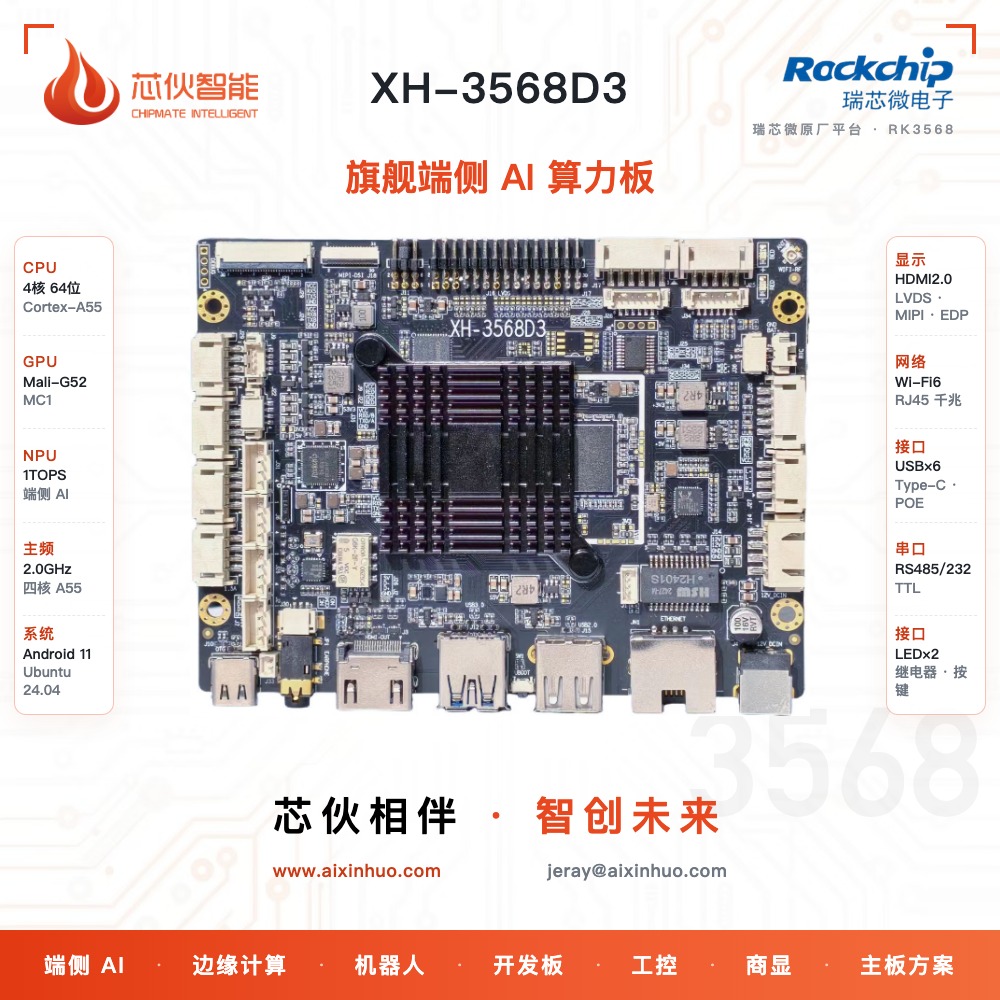

XH-3568D3
瑞芯微 RK3568经典工业平台 · 生态成熟
结构尺寸：120 × 90 × 12 mm
▾参数配置
系统Android 11 · Ubuntu 24.04
CPU4核 64位 Cortex-A55
GPUMali-G52
NPU1TOPS
主频2.0GHz
EMCP2+32GB / 4+32GB / 4+64GB / 8+128GB
点屏LVDS · MIPI · EDP · HDMI2.0 · 双屏异显
网络双频 WiFi6 · BT5.4
网口RJ45 10/100/1000Mbps
接口Type-C · POE · USB×6
扩展串口×4 · LED×2 · 继电器 · 耳机 · 按键 · IIC · IO×4

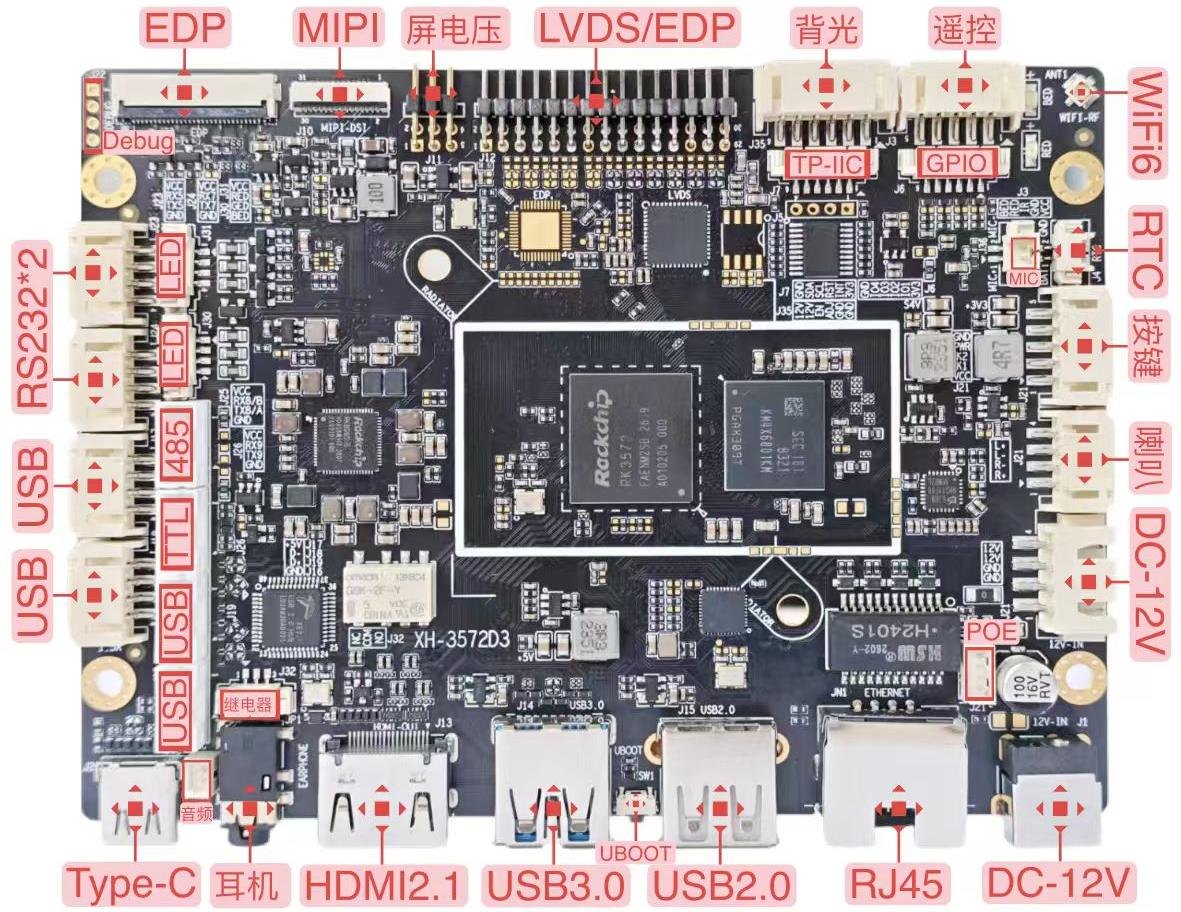

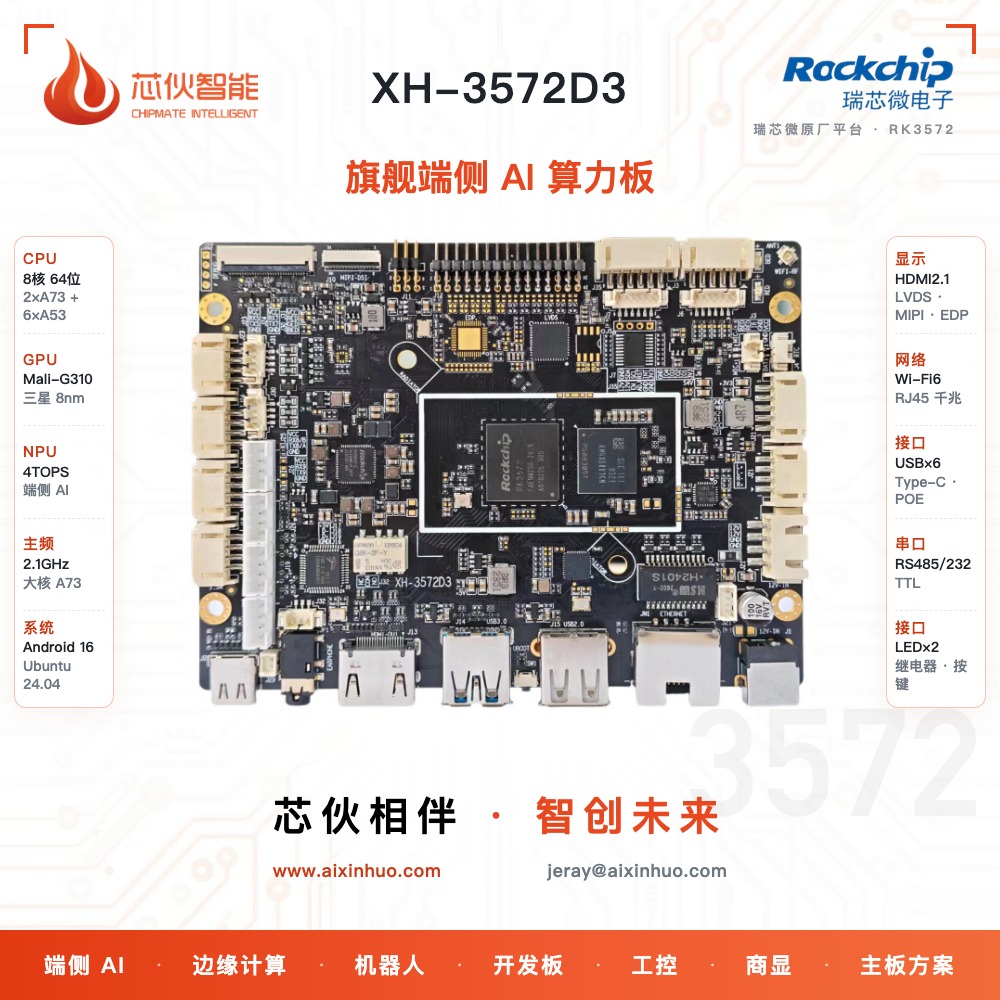

XH-3572D3
瑞芯微 RK3572中高端 AIoT · 均衡之选
结构尺寸：120 × 90 × 12 mm
▾参数配置
系统Android 16 · Ubuntu 24.04
CPU8核 64位 2×A73 + 6×A53
GPUMali-G310V2 MC1
NPU4TOPS
主频2.1GHz
eMCP2+32GB / 4+32GB / 4+64GB / 8+128GB
点屏LVDS · MIPI · EDP · HDMI2.1 · 双屏异显
网络双频 WiFi6 · BT5.4
网口RJ45 10/100/1000Mbps
接口Type-C · POE · USB×6
扩展串口×4 · LED×2 · 继电器 · 耳机 · 按键 · IIC · IO×4

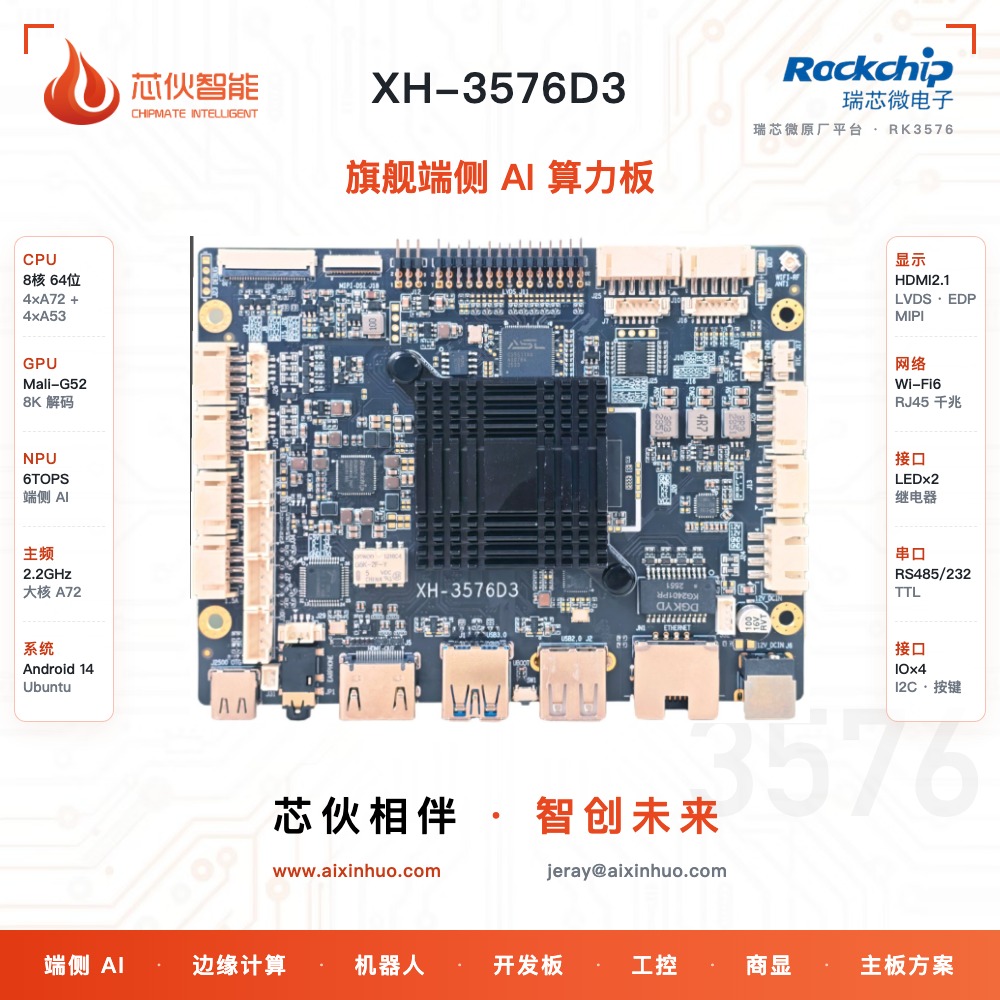

XH-3576D3
瑞芯微 RK3576旗舰端侧 AI · 8K 多屏
结构尺寸：120 × 90 × 12 mm
▾参数配置
系统Android 14 · Ubuntu
CPU8核 64位 4×A72 + 4×A53
GPUMali-G52 MC3
NPU6TOPS
主频2.2GHz
eMCP2+32GB / 4+32GB / 4+64GB / 8+128GB
点屏LVDS · MIPI · EDP · HDMI2.1 · 三屏异显
网络双频 WiFi6 · BT5.4
网口RJ45 10/100/1000Mbps
接口Type-C OTG · POE · USB×6
扩展串口×4 · LED×2 · 继电器 · 耳机 · 按键 · IIC · IO×4
XH-F 系列
瑞芯微覆盖 RK3568 / RK3576 平台的板卡系列。

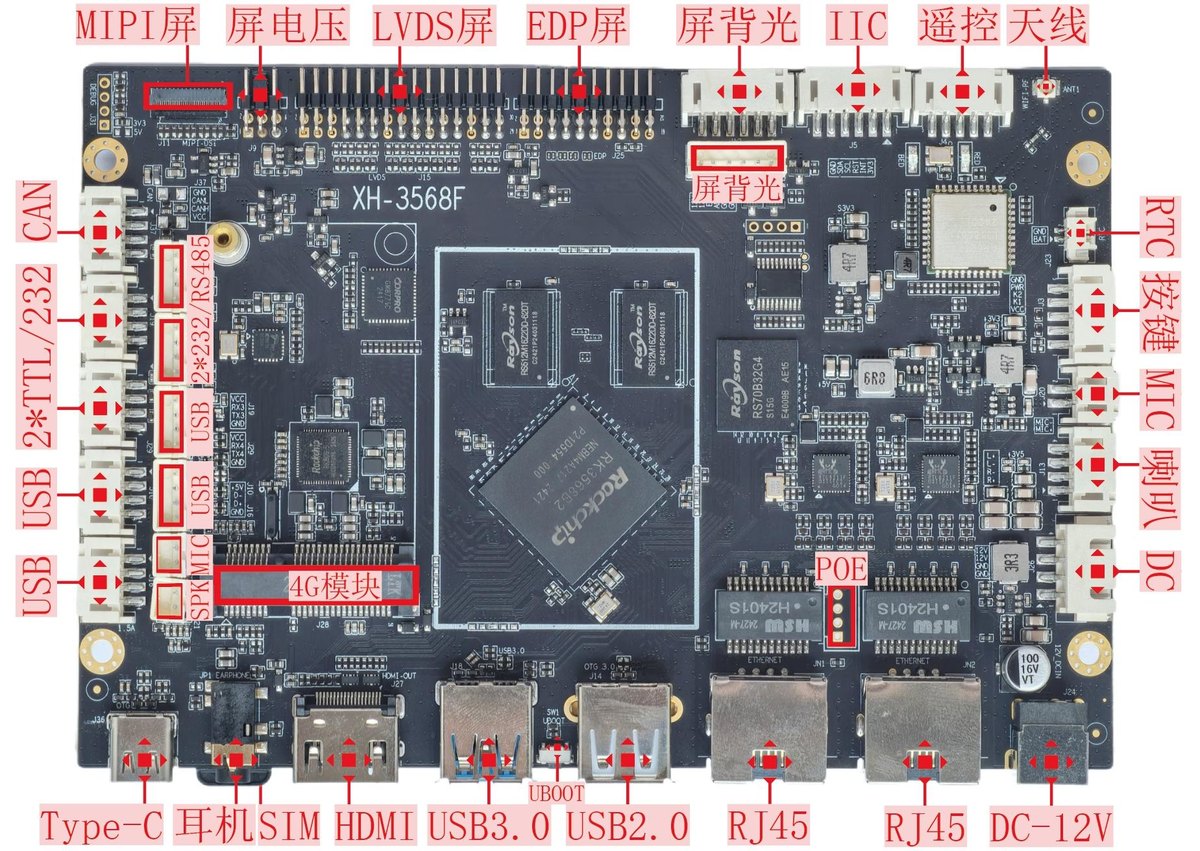

XH-3568F
瑞芯微 RK3568RK3568 平台 · 双频 WiFi
结构尺寸：120 × 90 × 12 mm
▾参数配置
系统Android 11 · Ubuntu 24.04
CPU4核 64位 Cortex-A55
GPUMali-G52
NPU1TOPS
主频2.0GHz
配置2+32GB / 4+32GB / 4+64GB / 8+128GB
点屏LVDS · MIPI · EDP · HDMI2.0 · 双屏异显
网络双频 WiFi6 · BT5.4
网口2×RJ45 10/100/1000Mbps
接口Type-C · POE · USB×6 · CAN · 4G Mini-PCIe
扩展串口×4 · LED×2 · 继电器 · 耳机 · 按键 · IIC · IO×4

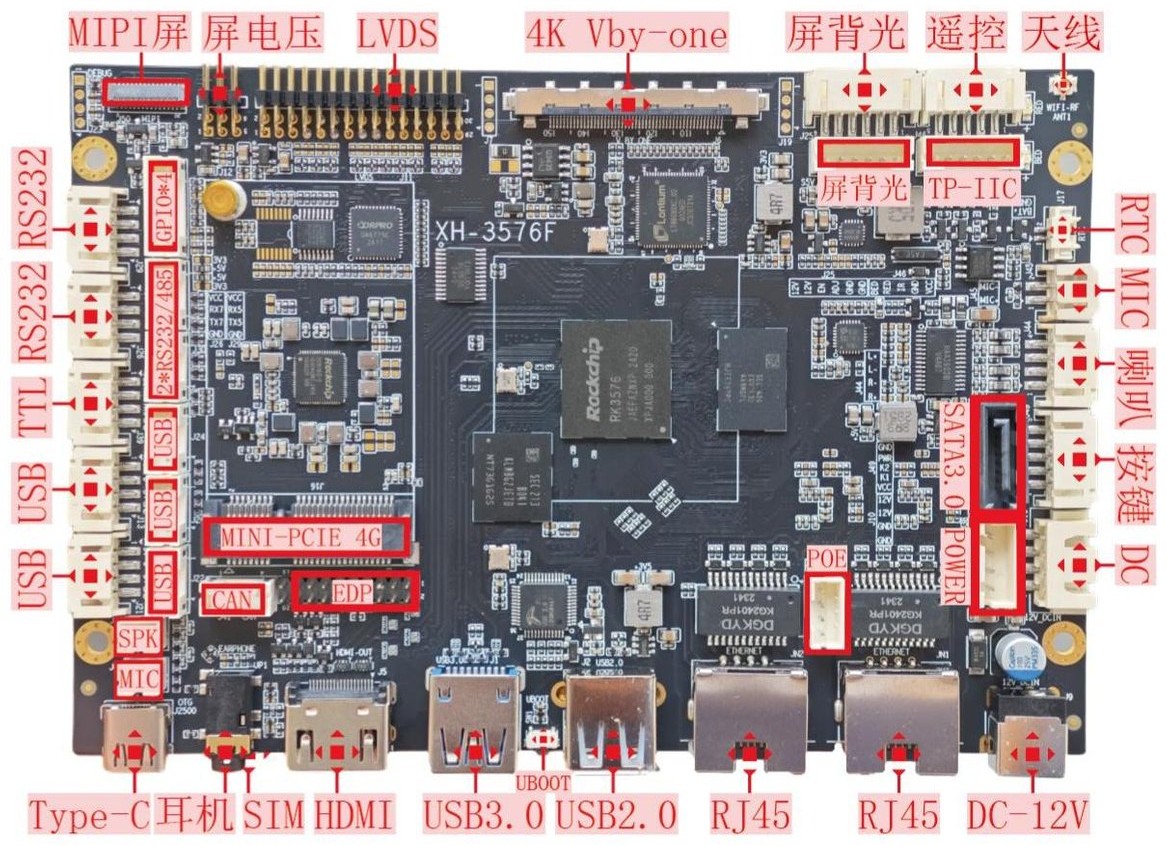

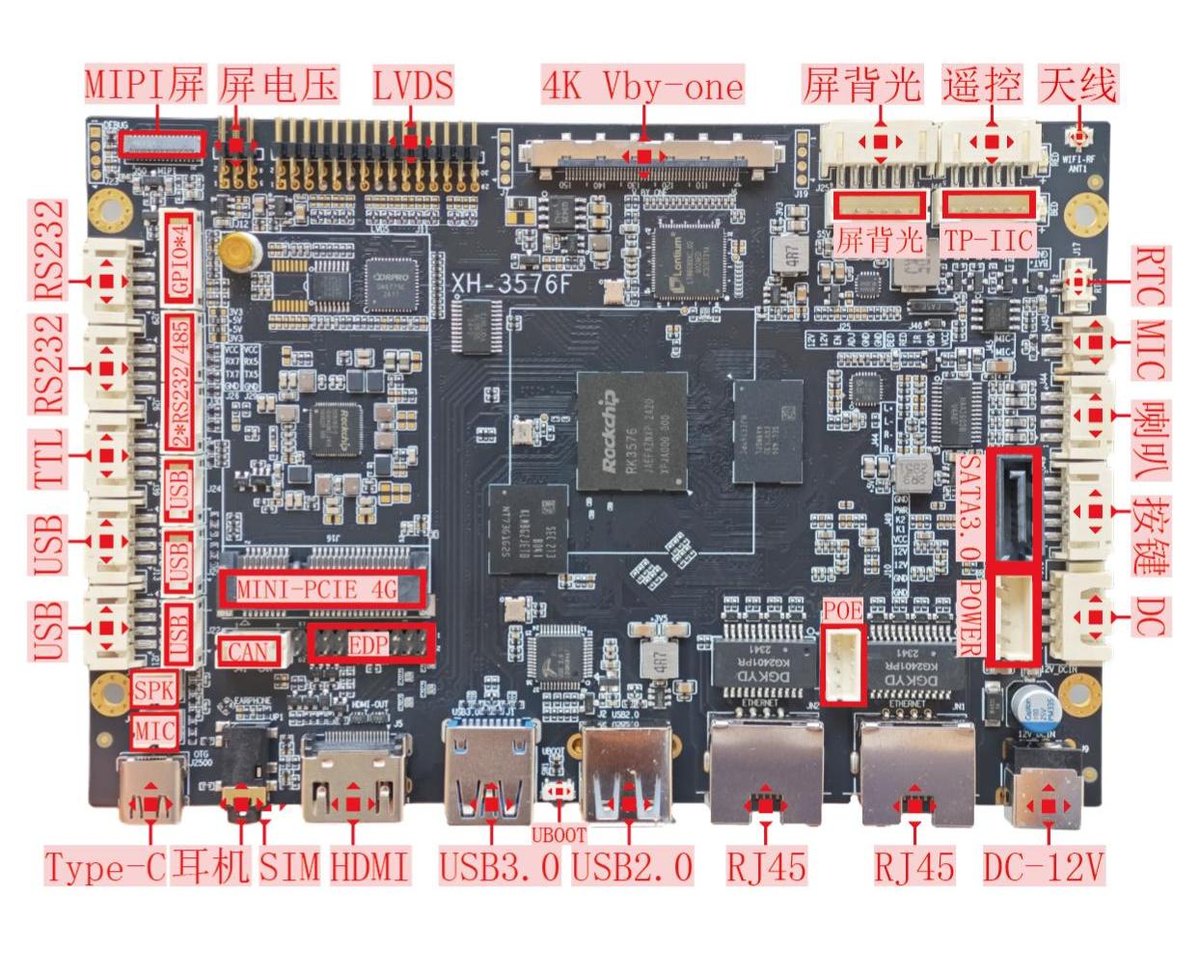

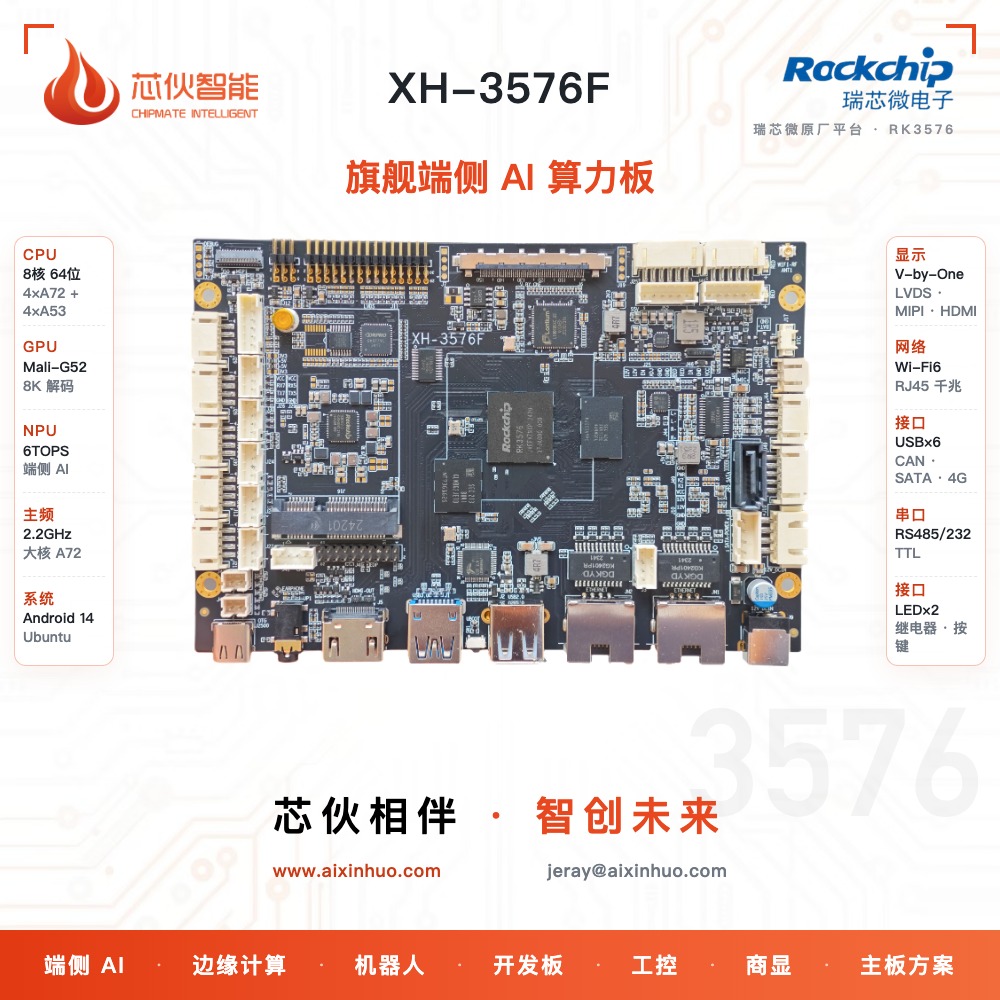

XH-3576F
瑞芯微 RK3576RK3576 旗舰 · 8K
结构尺寸：120 × 90 × 12 mm
▾参数配置
系统Android 14 · Ubuntu
CPU8核 64位 4×A72 + 4×A53
GPUMali-G52 MC3
NPU6TOPS
主频2.2GHz
配置2+32GB / 4+32GB / 4+64GB / 8+128GB
点屏V-by-One · LVDS/MIPI · EDP/HDMI2.0 · 三屏异显
网络双频 WiFi6 · BT5.4
网口RJ45 10/100/1000Mbps
接口Type-C · POE · USB×6 · CAN · SATA · 4G Mini-PCIe
扩展串口×4 · LED×2 · 继电器 · 耳机 · 按键 · IIC · IO×4
XH-H 系列
全志 A133 · 核心板全志 A133 核心板，40 × 48mm 超小体积，接口丰富、定制灵活，快速嵌入各类显示终端。

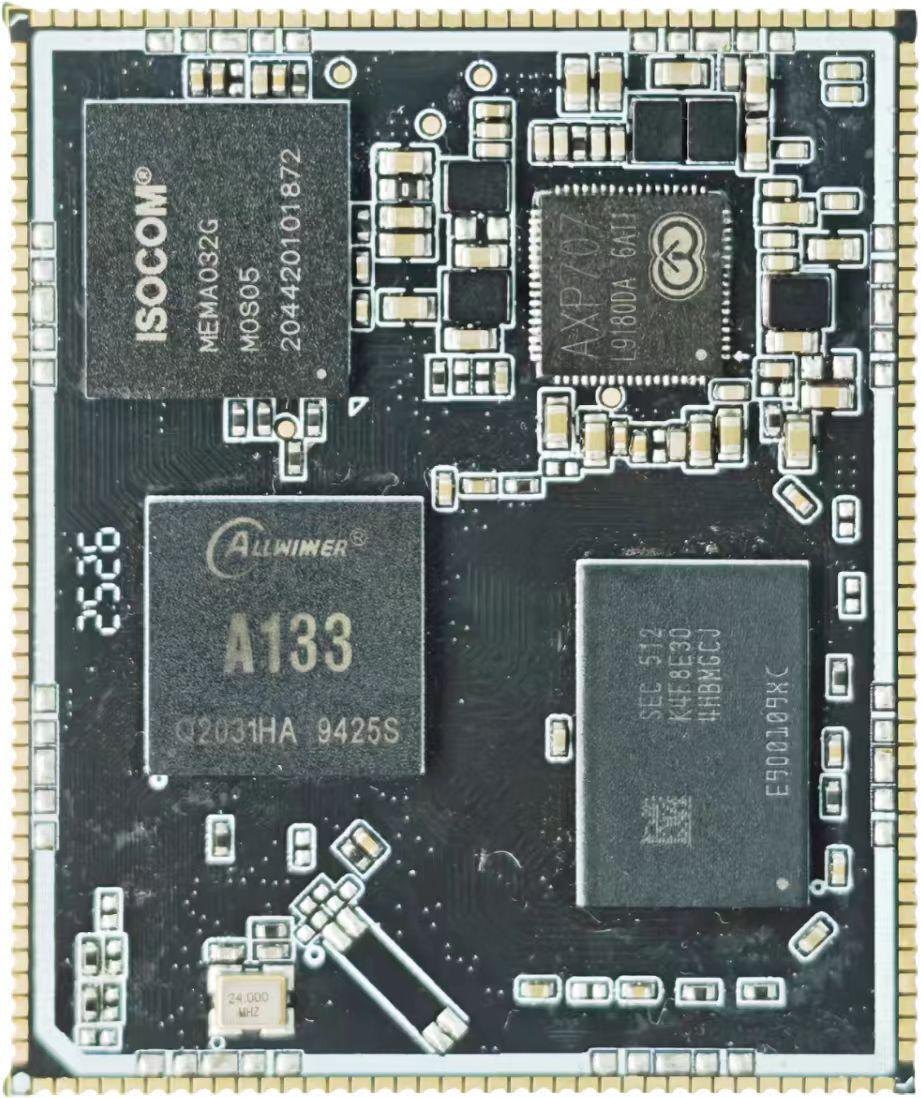

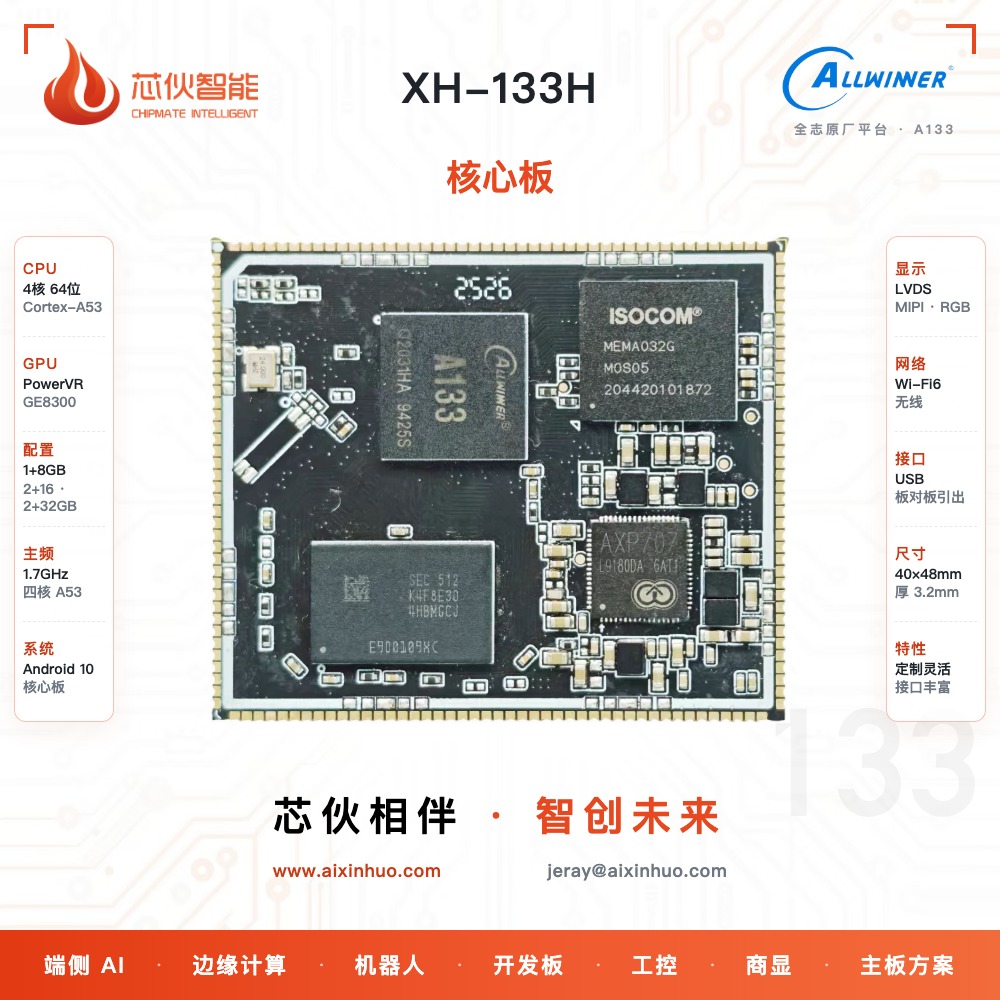

XH-133H
全志 A133核心板 · 定制灵活 · 接口丰富
结构尺寸：40 × 48 × 3.2 mm
▾参数配置
系统Android 10
定位核心板
显示LVDS/MIPI/RGB
网络WiFi6
特性定制灵活
XH-E 系列
全志 A133基于全志 A133 平台的显示类板卡，120 × 80mm 超薄结构。

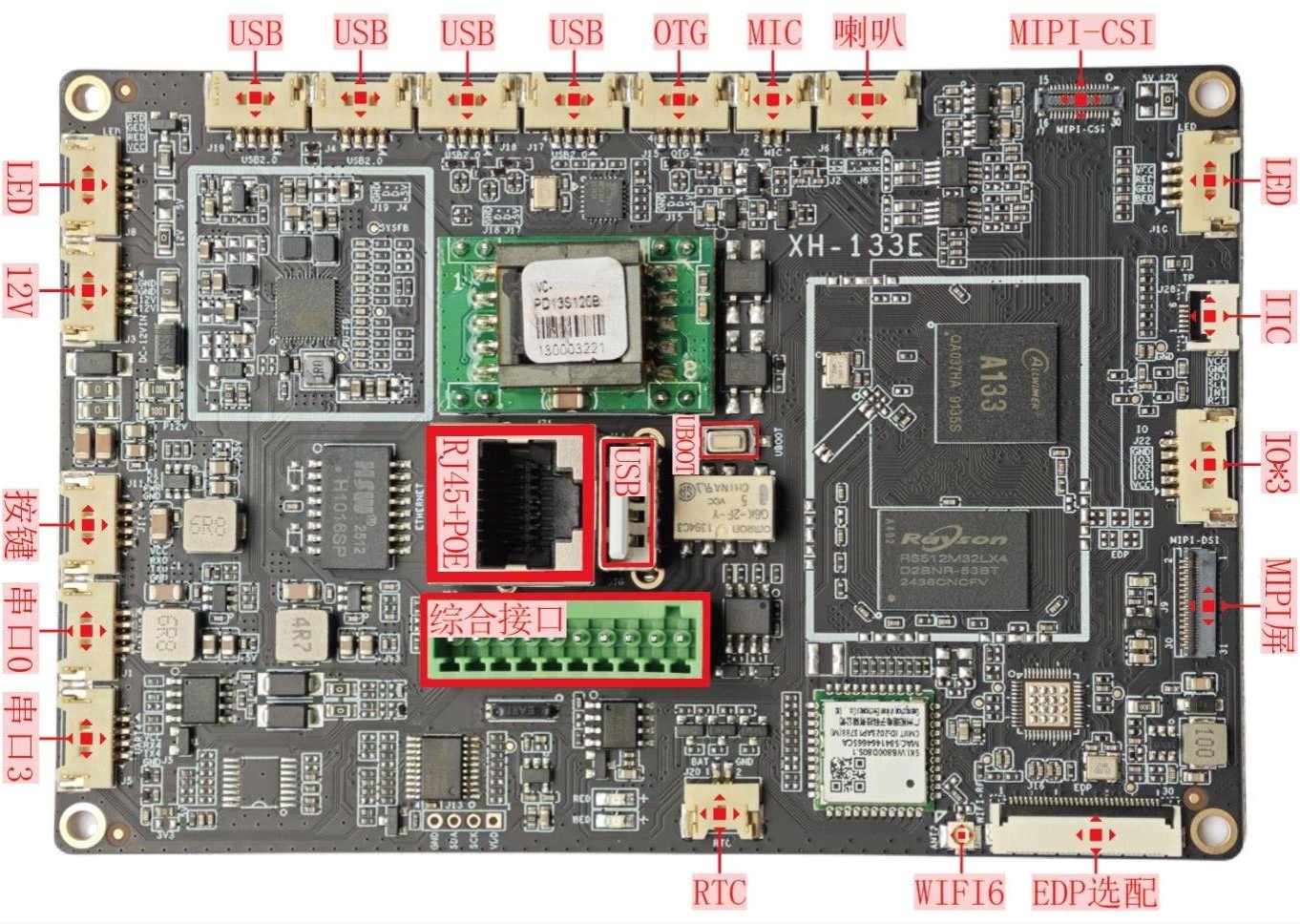

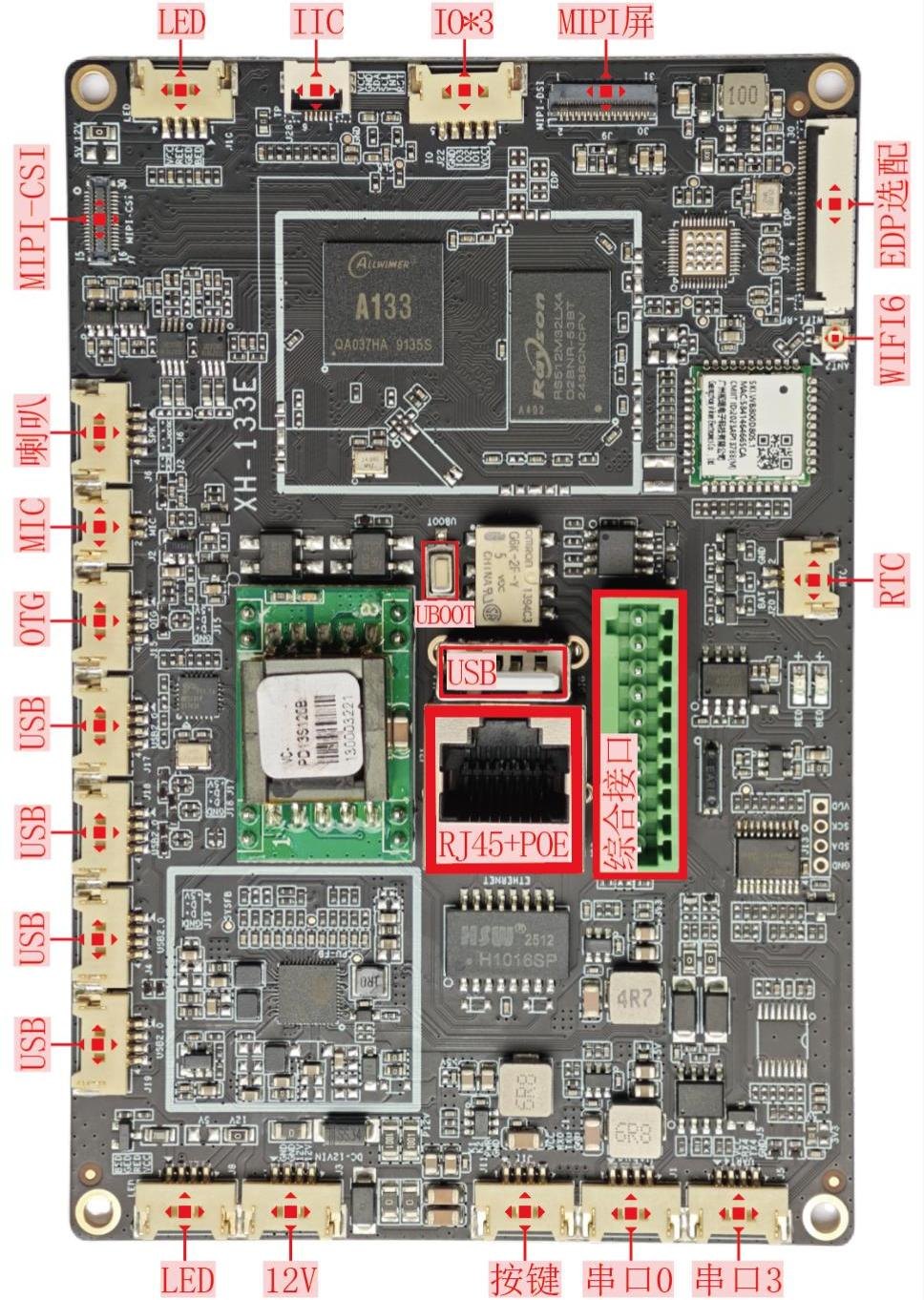

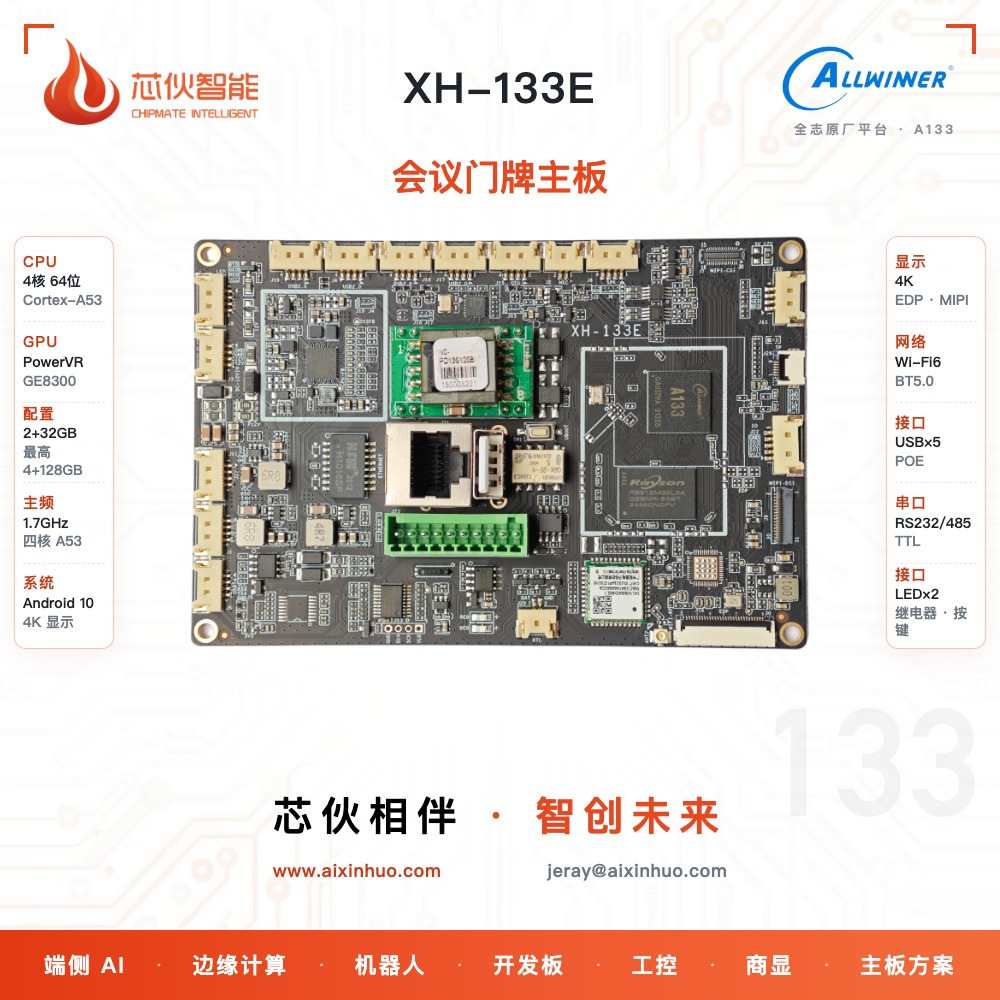

XH-133E
全志 A133全志 A133 显示板卡
结构尺寸：120 × 80 × 5 mm
▾参数配置
系统Android 10
显示4K · EDP/MIPI
网络WiFi6
供电POE 供电
XH-G 系列
全志 A133 · 工控工控级显示板卡：凤凰端子引出 RS485×2 + RS232×2 串口，抗干扰、易接线，面向工业现场显示终端。

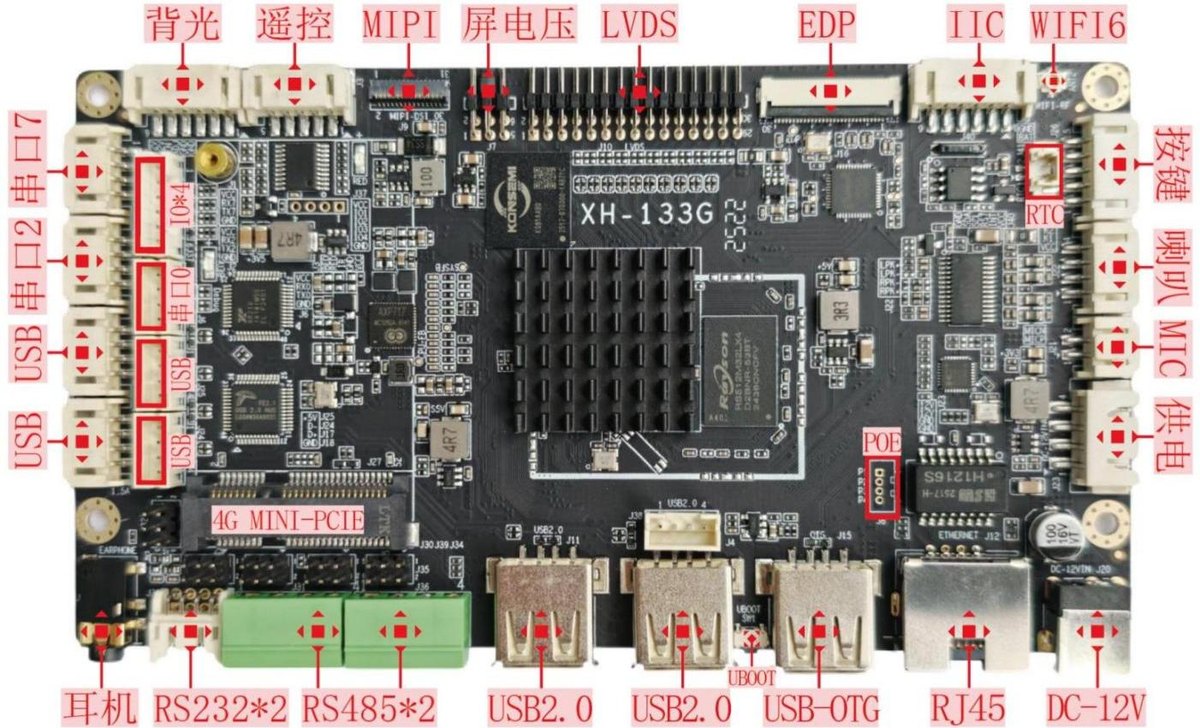

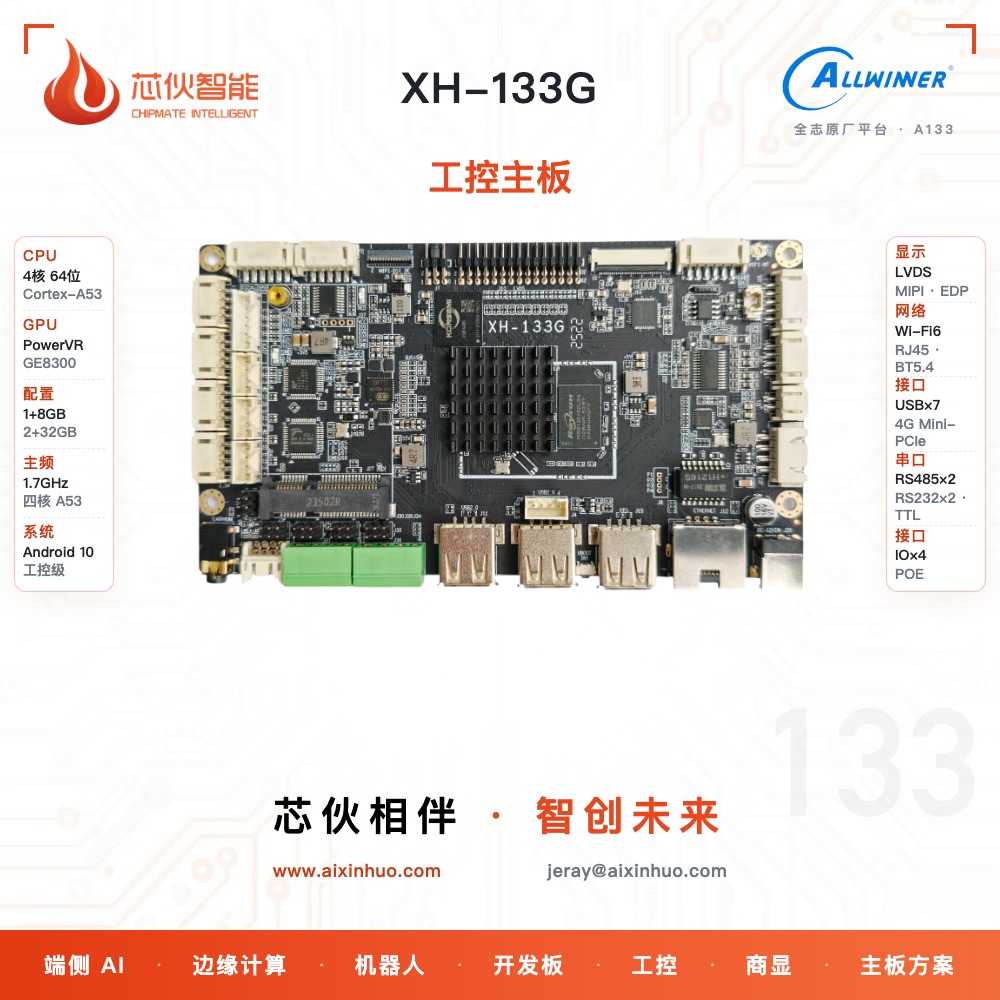

XH-133G
全志 A133工控显示板 · 凤凰端子串口
结构尺寸：145 × 80 × 12 mm
▾参数配置
系统Android 10
CPU4核 64位 Cortex-A53
GPUIMG PowerVR GE8300
主频最高 1.7GHz
配置1+8GB / 2+32GB
点屏LVDS/MIPI/EDP（可选）
网络双频 WiFi6 · BT5.4
网口RJ45 10/100Mbps
串口RS485×2 · RS232×2 · TTL×3
接口POE · USB×7 · IO×4 · 4G Mini-PCIe
XH-K 系列
瑞芯微 RK3568面向人脸识别门禁与闸机场景的 RK3568 板卡，MIPI-Camera 接入与 NPU 算力加持。

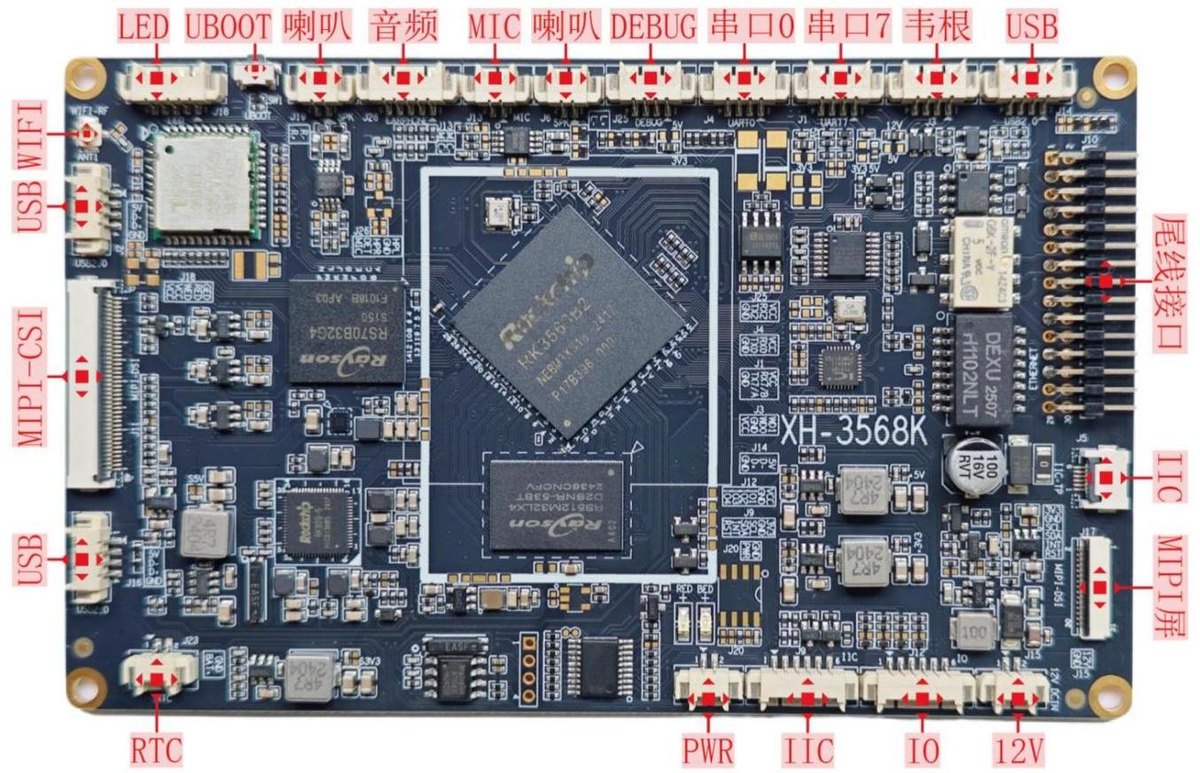

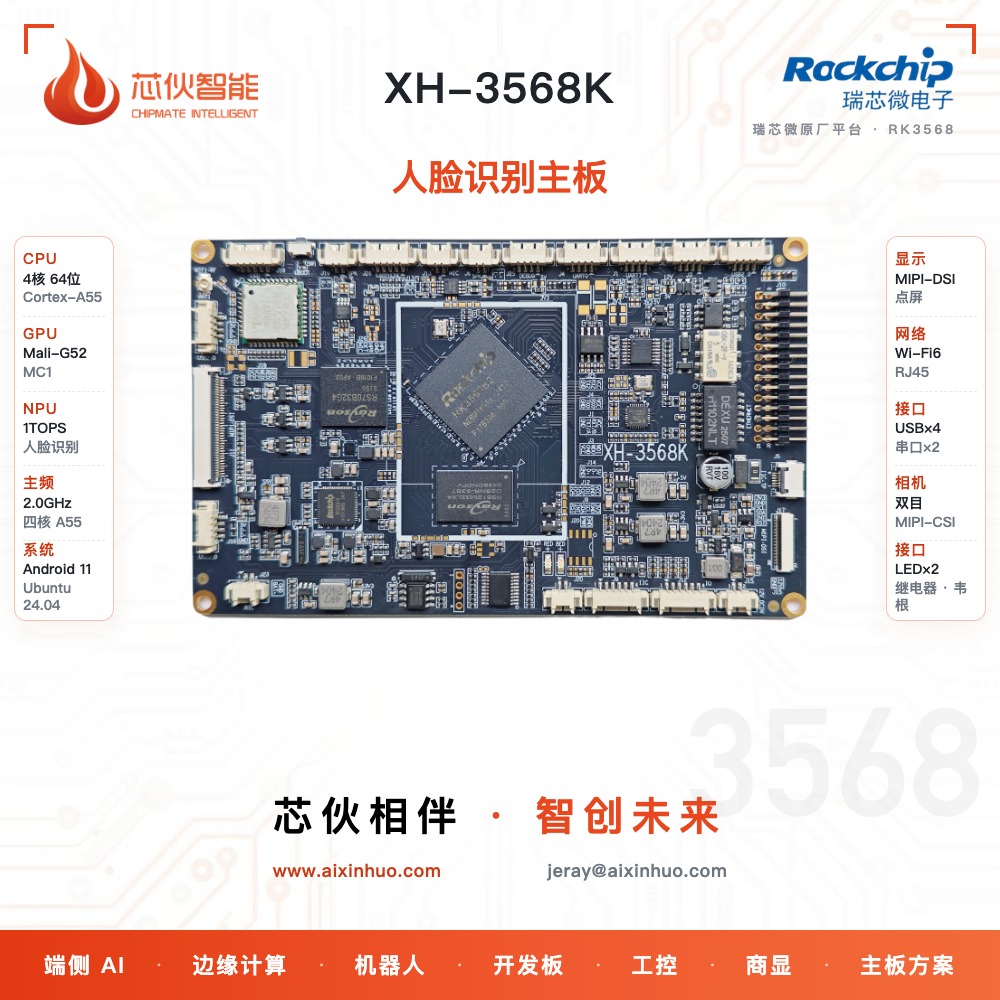

XH-3568K
瑞芯微 RK3568人脸识别 · 门禁闸机方案
结构尺寸：122 × 75 × 9 mm
▾参数配置
系统Android 11 · Ubuntu 24.04
CPU4核 64位 Cortex-A55
GPUMali-G52
NPU1TOPS
主频2.0GHz
配置2+32GB / 4+32GB / 4+64GB
点屏MIPI-DSI
相机双目 MIPI-CSI
网络双频 WiFi6 · BT5.4
网口10/100Mbps
接口USB×4 · 串口×2 · LED×2 · 继电器 · IIC · IO×4 · 韦根 · 综合尾线
XH-S 系列
海思 HiSilicon海思 Hi3751V660 商显方案：V-by-One 直连点屏与 4K UI 渲染，HDMI-IN×2 与 DP-IN 输入支持反控。

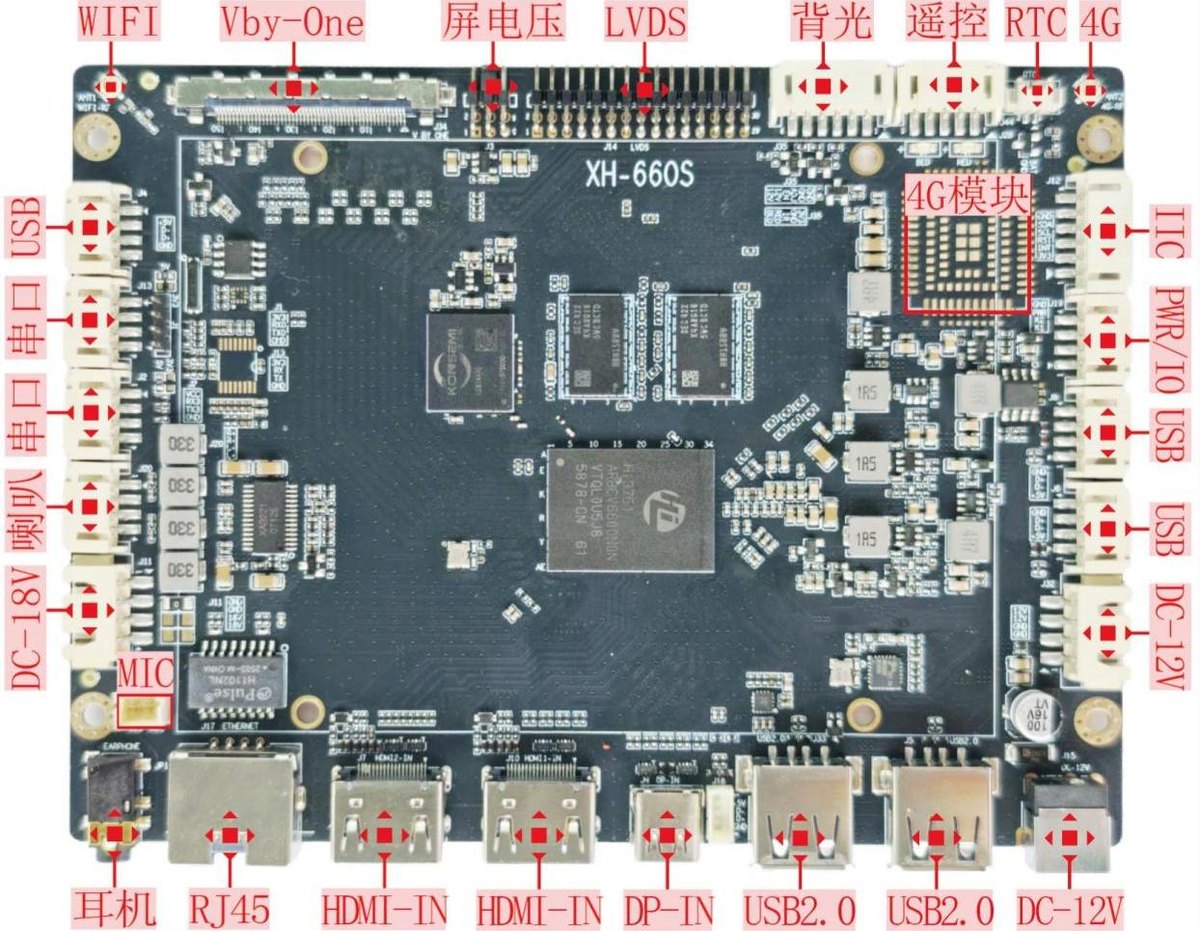

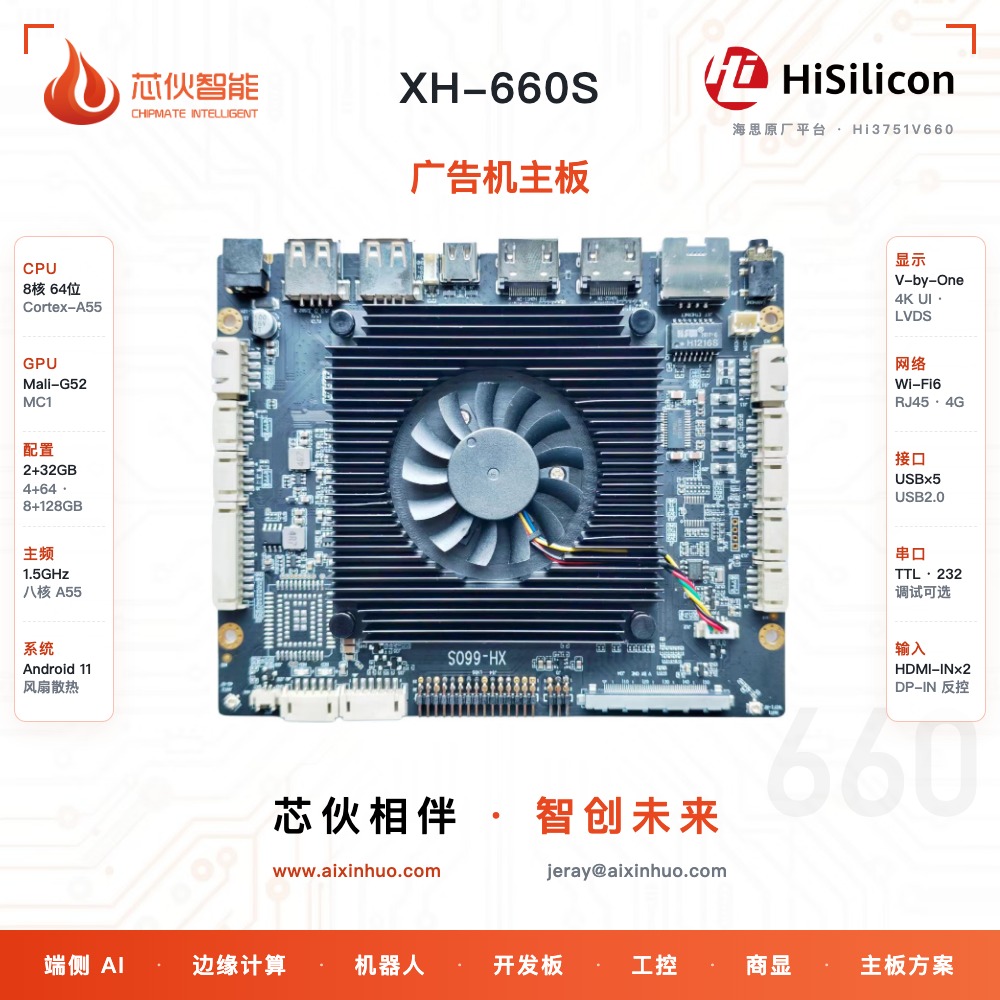

XH-660S
海思 Hi3751V660V-by-One 点屏 · 4K UI 商显
结构尺寸：142 × 105 × 15 mm
▾参数配置
系统Android 11
CPU8核 64位 A55
GPUMali-G52 MC1
主频1.5GHz
配置2+32GB / 4+32GB / 4+64GB
点屏V-by-One/LVDS · 4K UI
输入HDMI2.1-IN×2 · DP-IN
网络双频 WiFi6 · BT5.4
网口RJ45 10/100Mbps
接口USB×4 · 串口×2 · 耳机 · 按键×7 · IIC · IO · 4G模块
特性风扇散热 · 支持 PQ
XH-播放盒
瑞芯微即插即用的整机播放盒，适合广告发布与信息展示场景。

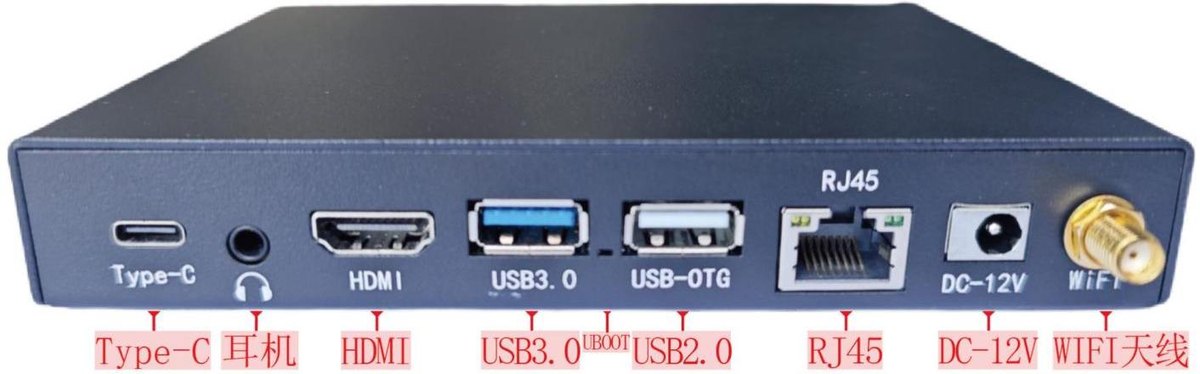

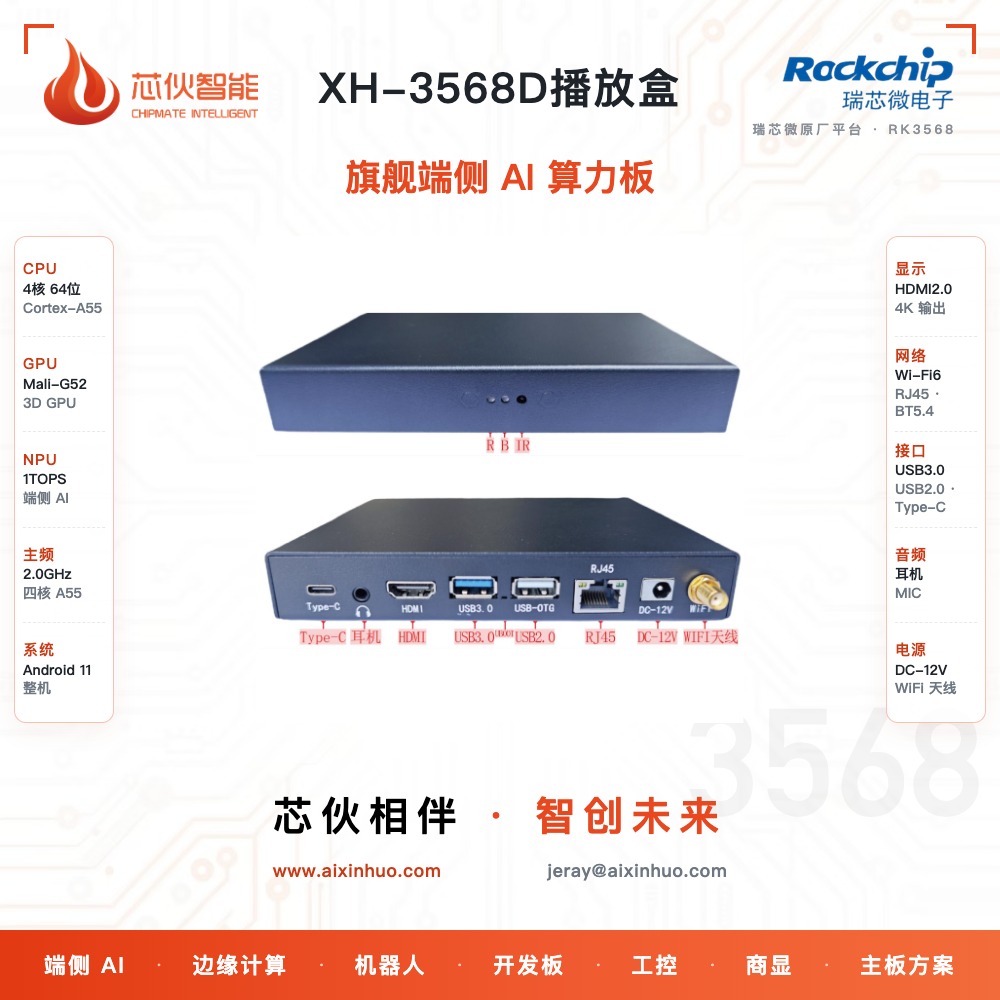

XH-3568D 播放盒
瑞芯微 RK35684K 播放整机 · 千兆网口
整机尺寸：106 × 145 × 26.1 mm
▾参数配置
系统Android 11
显示4K · HDMI2.0
网络WiFi6
网口GbE 千兆

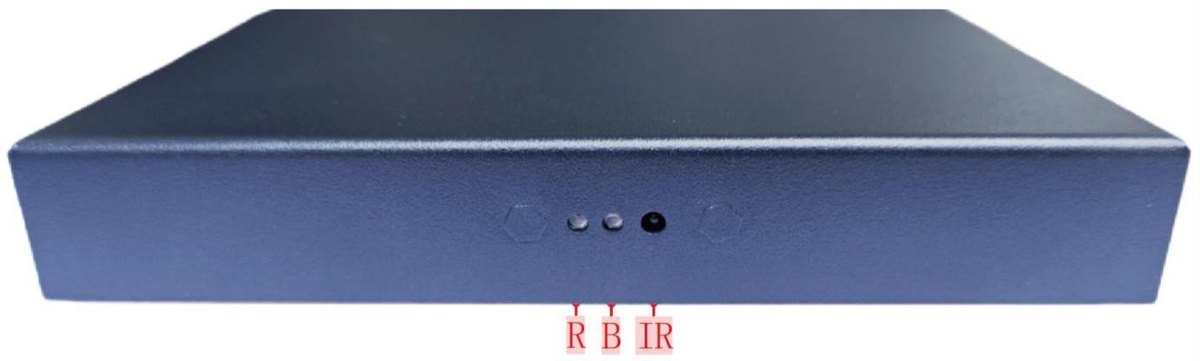

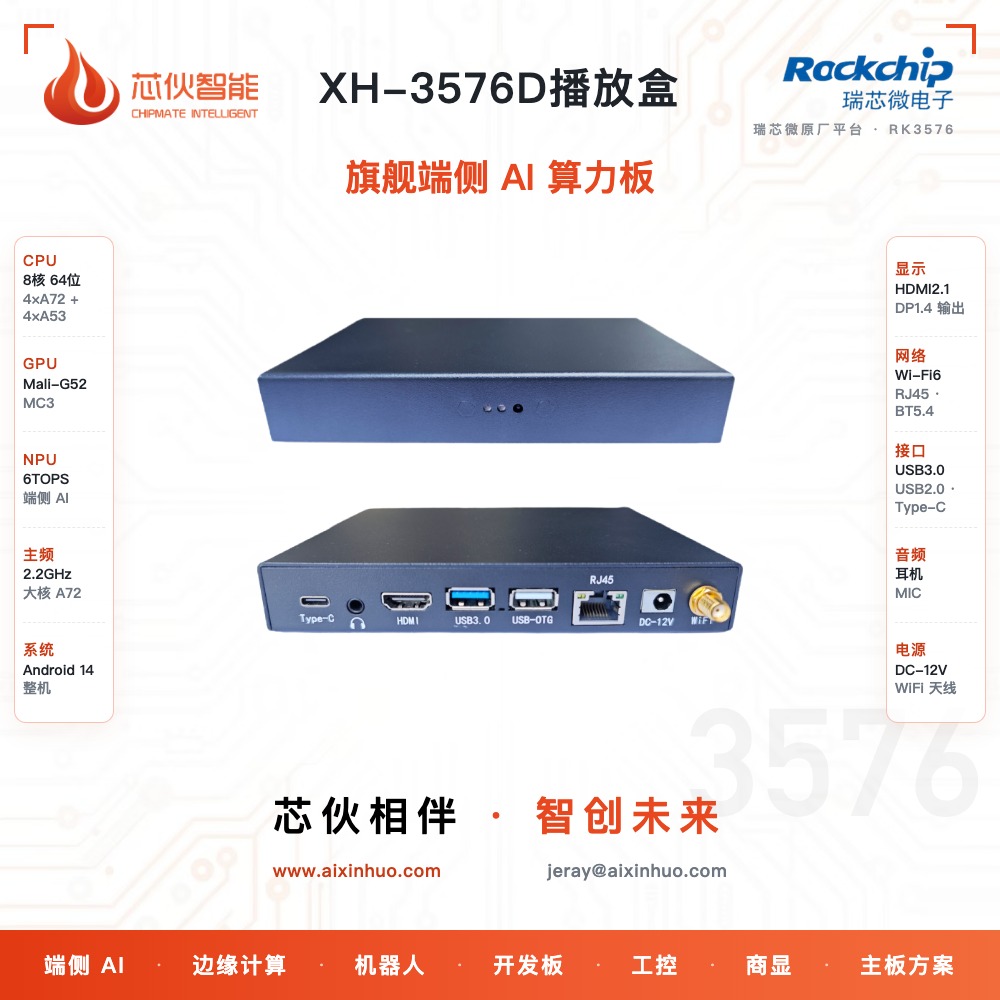

XH-3576D 播放盒
瑞芯微 RK3576旗舰播放整机 · 8K 输出
整机尺寸：106 × 145 × 26.1 mm
▾参数配置
系统Android 14
显示8K · HDMI2.1
算力6TOPS
网络WiFi6
网口GbE 千兆

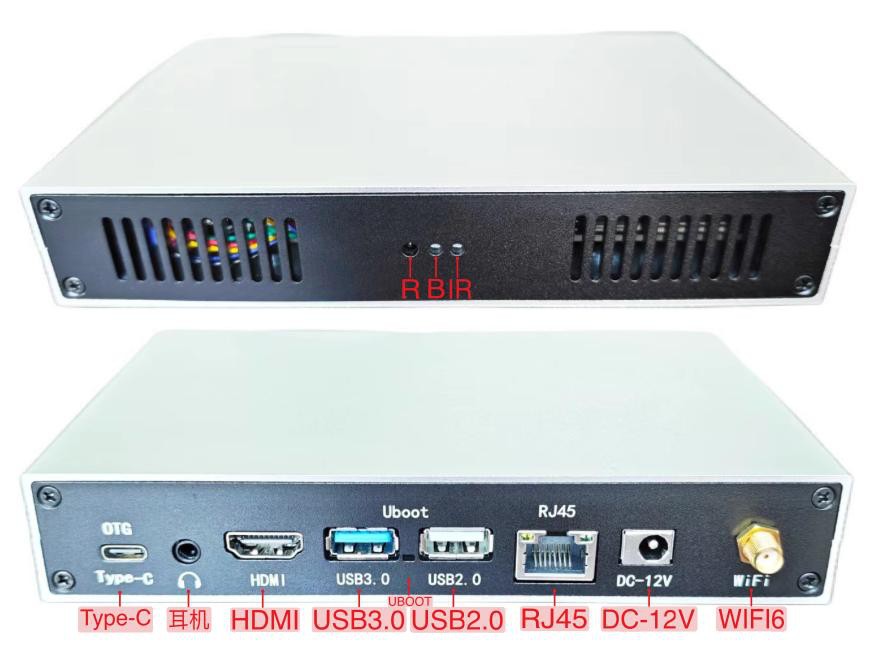

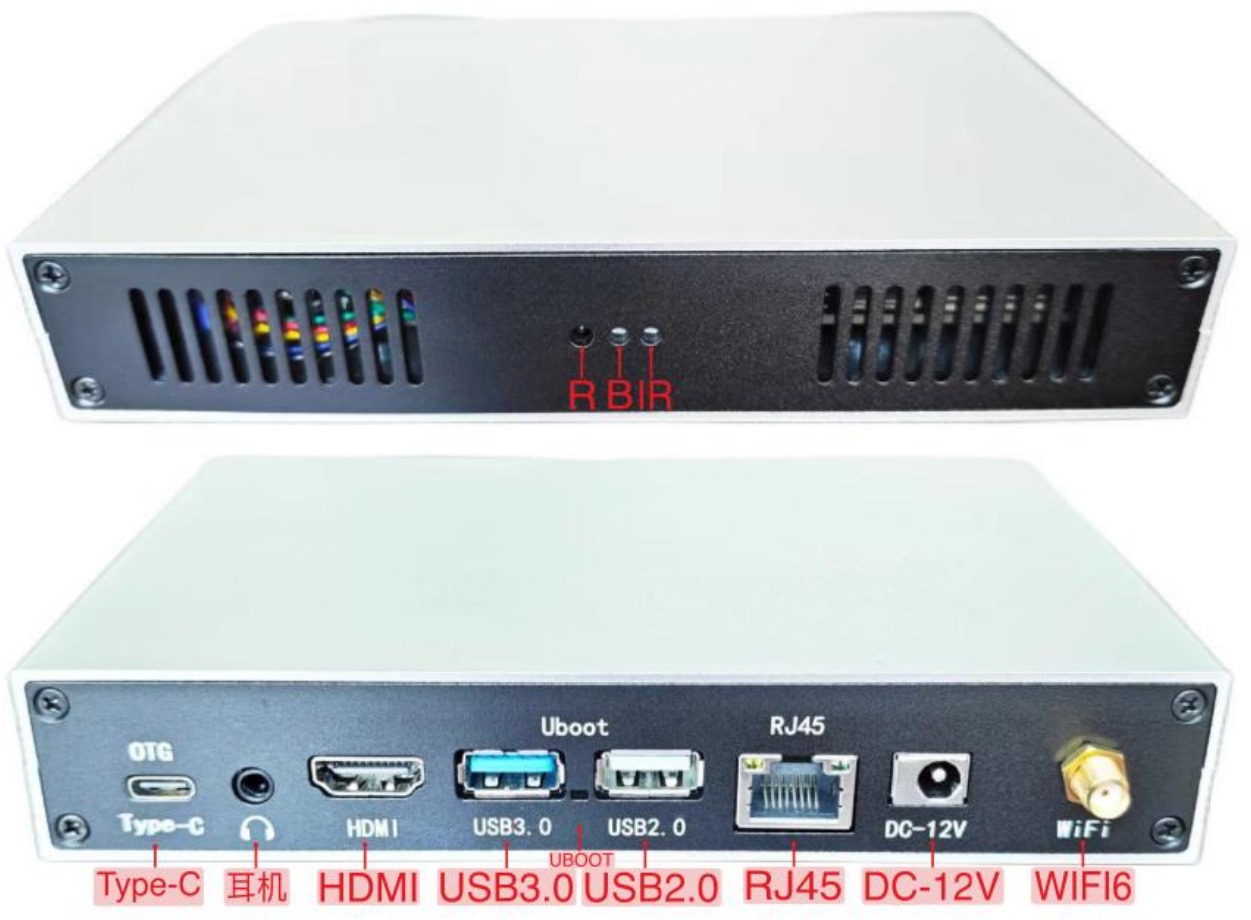

XH-3568D3 播放盒 · 型材
瑞芯微 RK3568型材结构文档 · 整机外壳
整机尺寸：106 × 145 × 26.1 mm
▾参数配置
结构型材整机外壳
适配XH-3568D3 主板
文档结构尺寸图
